БЗАВ Электрон: ретрофит и замена автоматических выключателей Электрон (Э06, Э16, Э25, Э40)

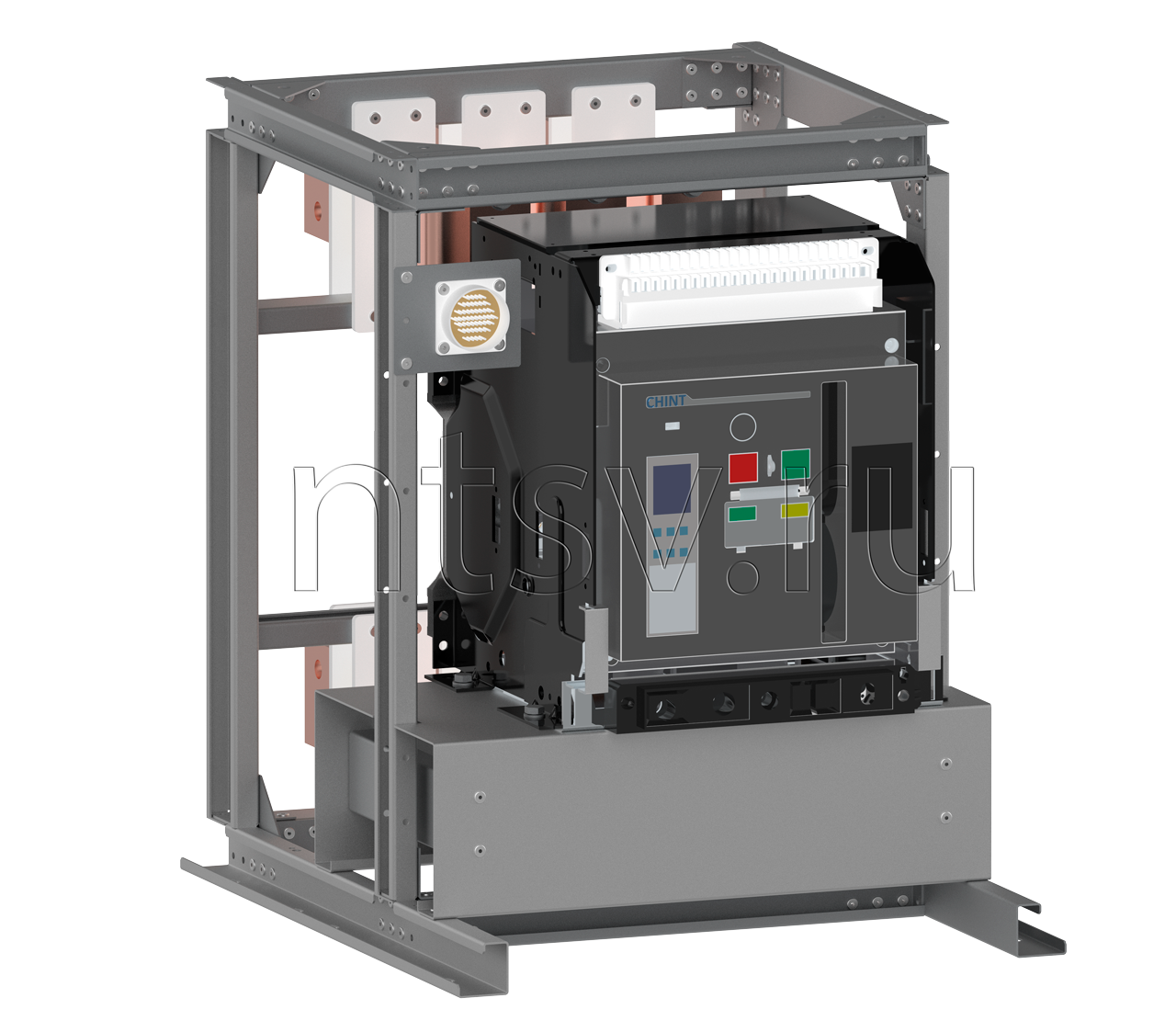

Заводские блоки замены БЗАВ Электрон (производство РФ) взамен устаревших автоматических выключателей серии Электрон

Выключатели серии Электрон устарели. Заводской блок БЗАВ Электрон защитит предприятие от аварийного простоя!

Покупка устаревших выключателей Электрон (Э06, Э16, Э25, Э40) б/у, «с хранения» или с консервации критически опасна: из-за пересохшей смазки механизмов, износа контактов и деградации расцепителей МРТ аппарат не сможет отключить ток короткого замыкания. Отказ автомата приводит к пожару в КРУ и многомиллионным простоям (час простоя производства стоит от 300 000 до 2 000 000 ₽). Мы предлагаем заводской комплект ретрофита БЗАВ Электрон: абсолютно новый автомат на оцинкованной раме 2 мм с ЧПУ-ошиновкой из полосовой меди М1Т и разъемом ШР-60. Монтаж выполняется за 3 часа без подрезки шин и сварки. Подробнее о 3 вариантах модернизации ячеек →

Таблица подбора блоков БЗАВ Электрон по маркировке с шильдика Электрон

Найдите модификацию вашего выключателя в списке ниже, чтобы увидеть готовый вариант российско-адаптированного блока БЗАВ Электрон:

Маркировка старого АВ (Шильдик) Номинальный ток, А Исполнение (Способ монтажа) Рекомендуемый БЗАВ (Россия)
Э06С 250, 400, 630, 800, 1000 А Стационарное БЗАВ-Э06С-F
Э06В 250, 400, 630, 800, 1000 А Выкатное (выдвижное) БЗАВ-Э06В-W
Э16С 630, 1000, 1600 А Стационарное БЗАВ-Э16С-F
Э16В 630, 1000, 1600 А Выкатное (выдвижное) БЗАВ-Э16В-W
Э25С 1000, 1600, 2500, 4000 А Стационарное БЗАВ-Э25С-F
Э25В 1000, 1600, 2500, 4000 А Выкатное (выдвижное) БЗАВ-Э25В-W
Э40С 2500, 4000, 6300 А Стационарное БЗАВ-Э40С-F
Э40В 2500, 4000, 6300 А Выкатное (выдвижное) БЗАВ-Э40В-W

Не нашли точную маркировку в таблице? Заполните чек-лист подбора БЗАВ по фото шильдика и ячейки → — наши инженеры спроектируют точные переходные шины М1Т и оцинкованный адаптер за 24 часа.

Как расшифровать код на шильдике выключателей Электрон

Для корректного подбора БЗАВ Электрон важно правильно прочитать условное обозначение с заводского шильда:

Пример полной маркировки с шильда Электрон:
Э25В УХЛ3 2500А (Паспортная табличка на корпусе аппарата)
Э Серия
Автоматический выключатель серии Электрон.
25 Габарит
Условный габарит по току: 06, 16, 25 или 40.
В Исполнение
Способ монтажа: В — выдвижной (выкатной), С — стационарный.
УХЛ3 Климатика
Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Сравнение: покупка Электрон б/у vs. Заводской блок БЗАВ Электрон

Покупка восстановленного выключателя Электрон — риск для предприятия. Смазка привода высыхает через 5–7 лет, а контактная группа б/у аппаратов имеет сильный износ. Смотреть подробный сравнительный разбор вариантов модернизации →

Параметр Покупка Электрон б/у (с хранения) Заводской блок БЗАВ от newcb.ru
Состояние аппарата Выработан ресурс, высохшая смазка, окислы 100% новый современный автомат
Силовая ошиновка Старые шины с риском перегрева Полосовая медь М1Т (ЧПУ резка, гибка, пробивка)
Несущая конструктивная рама Изношенная старая корзина Каркас из оцинкованной стали толщиной 2 мм
Подключение к шинам НКУ Ручная кустарная гибка, сверление по месту Точное совпадение с шинами НКУ без сварки и гибки
Вторичные цепи и разъемы Обгоревшие/ломаные контакты Промышленный разъем ШР-60 (полная адаптация)
Время простая ячейки при монтаже От 12 до 24 часов (кустарная подгонка) Не более 3 часов (монтаж один-в-один)
Согласование с Ростехнадзором Требуются испытания старого железа Не требуется (оформляется как ППР)
Гарантийные обязательства Без гарантии (или 1–3 месяца) Официальная заводская гарантия 2 года

Заводской ретрофит выключателей Электрон по технологии Hard Bus Retrofill

Мы принципиально не применяем гибкие шины. Модернизация выкатных и стационарных выключателей Электрон с помощью БЗАВ Электрон выполняется с использованием жесткой ЧПУ-ошиновки из полосовой меди М1Т:

Шаг 1: Демонтаж старого выключателя Электрон

Извлекается старый выключатель Электрон вместе со своей выкатной корзиной. Производится очистка посадочного места в ячейке НКУ.

Шаг 2: Установка оцинкованной рамы БЗАВ 2 мм

Опорная рама БЗАВ из оцинкованной стали 2 мм фиксируется в ячейке на штатных монтажных местах.

Шаг 3: Болтовое присоединение ЧПУ-шин М1Т

Переходные шины из полосовой меди М1Т (вырезанные и согнутые на станках с ЧПУ) жестко прикручиваются болтами непосредственно к существующим шинам НКУ без доработки и сварки.

Шаг 4: Подключение вторичных цепей ШР-60

Цепи управления, сигнализации и блокировок выключателя коммутируются через разъем ШР-60. Схема полностью сохраняет логику работы АВР и дистанционного привода. Время проведения всех работ — не более 3 часов.

Замена микропроцессорных и механических расцепителей Электрон

При установке блока БЗАВ Электрон взамен выключателей Электрон (с блоками МРТ5 или МРТ9) вы избавляетесь от устаревших защит и получаете современный микропроцессорный блок защиты:

  • Точная настройка уставок: новый микропроцессорный расцепитель обеспечивает точную настройку токов перегрузки (L), короткого замыкания (S, I) и однофазных замыканий на землю (G).
  • Полная селективность: возможность точной регулировки выдержки времени для сохранения селективности с вышестоящими и нижестоящими защитами подстанции.
  • Диспетчеризация и SCADA: интеграция в современные системы мониторинга по протоколам Modbus RTU / RS-485.

Ответы на частые вопросы главных энергетиков

Как происходит замена выкатного выключателя Электрон (Э06В, Э16В, Э25В, Э40В) на БЗАВ Электрон?

Старый выключатель Электрон извлекается вместе со своей выкатной корзиной. На его место в ячейку устанавливается оцинкованный каркас БЗАВ 2 мм. Переходные шины БЗАВ из полосовой меди М1Т напрямую прикручиваются к штатным шинам НКУ. Процесс вкатывания, выкатывания и блокировок теперь выполняет современный механизм нового автомата.

Зачем делать комплексную фотофиксацию ячейки перед заказом БЗАВ Электрон?

Конструкторам необходимо проверить глубинную посадку автомата относительно двери шкафа (чтобы спроектировать фасадный фланец), оценить расположение сигнальных ламп и амперметров на дверце, а также зафиксировать количество пакетов и материал (медь/алюминий) шин ячейки. Пройти чек-лист фотофиксации ячейки →

Почему ретрофит ячейки Электрон на БЗАВ не требует проекта и Ростехнадзора?

Так как номинальный ток ячейки, ошиновка и функции защиты не ухудшаются, процедура классифицируется как планово-предупредительный ремонт (ППР) или текущее обслуживание. Согласование с Ростехнадзором и разработка нового проекта не требуются. Подробнее о нормативно-правовом статусе ППР →

Какая медь используется для изготовления шин БЗАВ Электрон?

Мы используем полосовую электротехническую медь марки М1Т. Все операции (резка, пробивка отверстий, гибка) выполняются на станках с ЧПУ. Медь поставляется без покрытия в чистом виде, обеспечивая наилучшую проводимость.

Сколько времени занимает весь процесс ретрофита выключателя Электрон?

Полный цикл работ по замене одного выключателя (включая подключение ШР-60) занимает не более 3 часов отключения ячейки.
