Блок замены (БЗАВ) Э25С-NA8-4000H-4000-М
Надежная альтернатива рискам покупки б/у автоматов и неликвидов «с хранения»!
Покупка б/у автомата Электрон Э25С или попытка восстановить старый советско-российский узел грозит повторным отказом и простоями (300к–2млн ₽/час). Наш БЗАВ на базе 100% нового выключателя CHINT NA8-4000H-4000M/3P (100 кА) поставляется под ключ с гарантией 2 года. Сравнить 3 пути решения проблемы →
Назначение и инженерные особенности БЗАВ 4000 А
Блок замены (БЗАВ) артикул БЗАВ Э25С-NA8-4000H-4000-М — это готовый фабричный узел сборки российского производства. В его основе лежит силовой выключатель CHINT NA8-4000H-4000M/3P (4000А, Icu = 100кА, расцепитель типа М), установленный на жесткую оцинкованную раму-основание толщиной 3 мм с медными переходными адаптерами, спроектированными специально под посадочные места и вертикальную ориентацию шин Электрон Э25С 4000А стационарного исполнения.
Ключевые преимущества конструкции
- Заднее вертикальное присоединение шин (VV): Блок спроектирован с учетом точной пространственной адаптации медных шин М1Т под вертикальную ориентацию выводов (VV) ячейки Э25С, что обеспечивает прямое болтовое сопряжение.
- ЧПУ-ошиновка из полосовой меди М1Т: Переходные шины изготавливаются методом контурной резки, гибки и пробивки из чистой полосовой электротехнической меди марки М1Т без покрытия на высокоточных станках с ЧПУ. На контактные площадки наносится покрытие олово-висмут (О-Ви 9 мкм) при подключении к алюминиевым шинам НКУ.
- Усиленная несущая рама 3 мм и изоляторы DURASTONE: Мощный каркас толщиной 3 мм выдерживает колоссальные динамические нагрузки при токах КЗ до 100 кА. Опорная система выполнена на силовых изоляторах из композита DURASTONE.
- Монтаж за 3 часа в рамках ППР: Замена не требует сварки, сверления и изменения силового каркаса НКУ. Работы оформляются как текущий ремонт и не требуют проекта и Ростехнадзора. Правовое обоснование ППР →
- Сохранение вторичных цепей и АВР: Коммутация выполняется через герметичный разъем ШР-60 (вилка/папа), полностью адаптированный под оригинальную схему Э25С. Сигнализация и автоматика АВР работают без перепрограммирования. В комплект входят моторный привод 220В AC, катушки включения и отключения 220В AC, контакты состояния, аварийный контакт и контакт положения.
Паспортные технические характеристики БЗАВ Э25С-NA8-4000H-4000-М
| Наименование БЗАВ | Блок замены автоматического выключателя Электрон Э25С 4000А стационарного исполнения на CHINT NA8-4000H-4000M |
| Артикул БЗАВ | БЗАВ Э25С-NA8-4000H-4000-М |
| Маркировка на шильдике оригинала | Э25С-УХЛ3 |
| Тип присоединения шин | Заднее вертикальное (VV) |
| Описание | Блок замены выключателя Электрон Э25С стационарного исполнения 3P 4000А на новый выключатель CHINT NA8. Время монтажа в ячейке не более 3 часов без доработки конструкции ячейки и токоведущих шин. |
| Новый автоматический выключатель в составе БЗАВ | CHINT NA8-4000H-4000M/3P — Воздушный автоматический выключатель 3P 4000А (100кА, тип M) с комплектом аксессуаров 220V AC: моторный привод, катушка включения, катушка отключения, контакты состояния, аварийный контакт, контакт положения в корзине. |
| Номинальный ток Iном, А | 4000 |
| Пределы регулировки номинального тока Iном, А | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 от Iном |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 |
| Предельная коммутационная способность переменного тока Icu, кА | 100 |
| Материал каркаса (основание) | Оцинкованная сталь толщиной 3 мм |
| Материал изоляторов | Высокопрочный композит DURASTONE |
| Материал шинных адаптеров | Полосовая электротехническая медь М1Т ЧПУ (без покрытия / О-Ви 9 мкм при Al шинах НКУ) |
| Наличие разъема сопряжения вторичных цепей | Разъем ШР-60 (вилка/папа) с полной адаптацией под оригинальную схему управления Э25С |
| Катушка включения / отключения | 220 V AC |
| Наличие привода | 220 V AC (моторный) + ручной взвод |
| Блок защиты | Микропроцессорный регулируемый расцепитель типа М (LSI) с цифровой индикацией тока |
| Механический счетчик циклов | да |
| Защитные шторки | да |
| Гарантия | 2 года |
Сравнение: б/у аппарат vs. Заводской БЗАВ от newcb.ru
| Параметр | Покупка б/у Электрон Э25С (4000 А) | Блок замены БЗАВ от newcb.ru |
|---|---|---|
| Состояние аппарата | Изношен привод, засохла смазка | 100% новый выключатель CHINT NA8-4000H-4000M |
| Отключающая способность | Снижена за давностью лет (риск прогара) | 100 кА (гарантированное отключение ТКЗ) |
| Время установки | От 10 часов (ручная подгонка) | До 3 часов (штатные отверстия) |
| Вторичная коммутация | Спайка/прозвонка проводов на месте | Промышленный разъем ШР-60 (полная адаптация) |
| Гарантия | Отсутствует | Официальная гарантия 2 года |
Нужен индивидуальный подбор и расчет БЗАВ?
Для гарантированного совпадения всех глубин и посадок нашим конструкторам требуется оценить геометрию вашей ячейки.
Пройдите чек-лист фотофиксации ячейки (открыть в новой вкладке) →
Вопросы и ответы по замене Электрон Э25С 4000А
Почему перед заказом БЗАВ важно прислать фото по чек-листу?
Одного шильдика мало. Нам необходимо проверить глубину посадки аппарата относительно двери (для проектирования фасадной рамки в цвет шкафа), убедиться, что новый проем не заденет вольтметры и сигнальные лампы на дверце, а также точно определить материал и количество пакетов задних шин. Смотреть чек-лист →
Нужно ли согласование Ростехнадзора?
Нет, замена квалифицируется как планово-предупредительный ремонт (ППР). Подробнее о регламенте ППР →
Какая гарантия предоставляется на БЗАВ?
На весь собранный узел (силовой выключатель, опорную раму, медные адаптеры и вторичные цепи) предоставляется полноценная гарантия 2 года.
Технический справочник: Выключатель Электрон Э25С (Э25С-УХЛ3)
Выключатели имеют климатические исполнения У3, ХЛ3 или О4 по ГОСТ 15150-69 (температура окружающего воздуха до +70 °С). Степень защиты — IP00. Допускают эксплуатацию на высоте до 2000 м над уровнем моря (при Iном = 0,9 · Iн).
Архивные технические характеристики выключателя Э25С

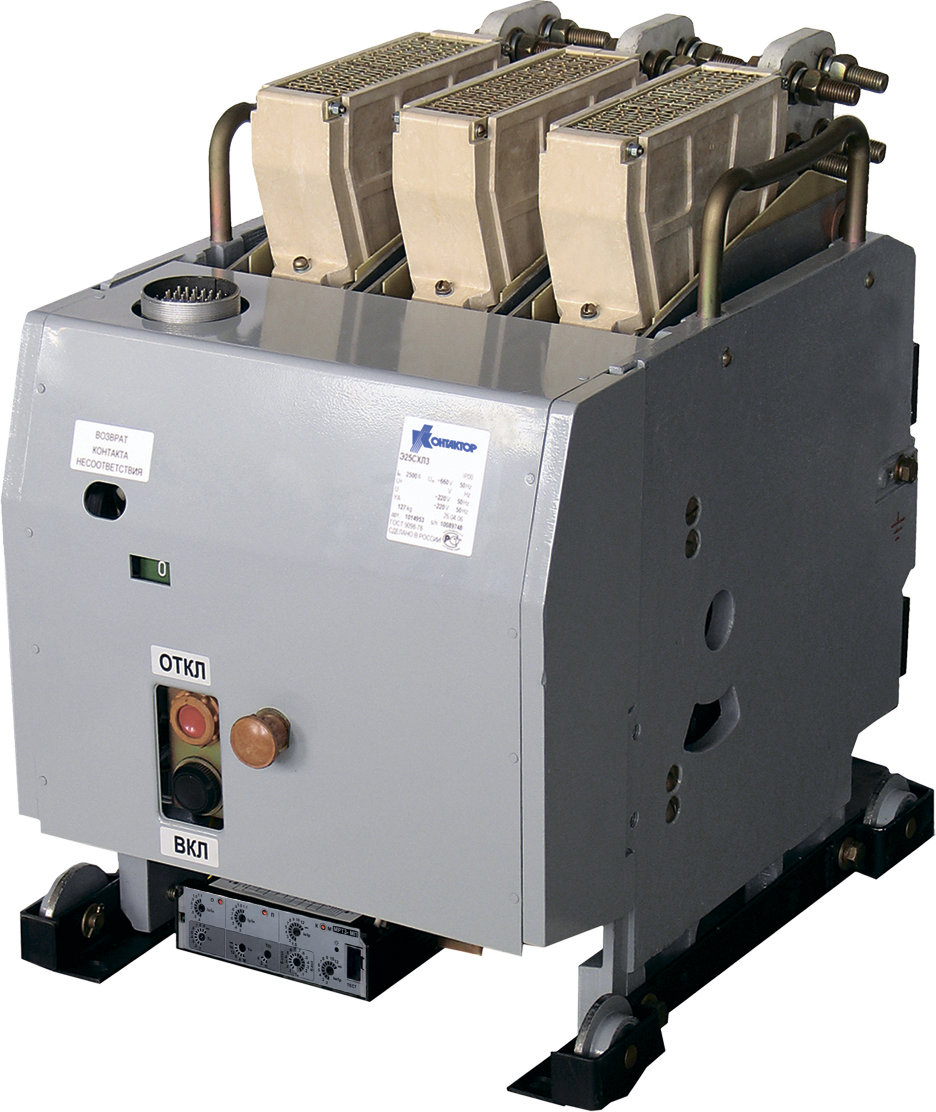

| Наименование серии | Электрон Э25С (шильдик Э25С-УХЛ3 / Э25С У3) |
| Завод-производитель | АО «Контактор» (г. Ульяновск, ТУ 16-522.022-79) |
| Номинальный ток Iном, А | 4000 А (номинальный диапазон типоразмера 1000–4000 А) |
| Число полюсов / Род тока | 3P (трехполюсный переменный ток) / 2P (постоянный ток) |
| Исполнение по монтажу | Стационарное (Э25С) |
| Присоединение главных шин | Заднее вертикальное (VV) |
| Предельная отключающая способность Icu | 65 кА (при 380 В AC), 55 кА (при 660 В AC) |
| Износостойкость (число циклов ВО) | Общая — 5 000 циклов; под нагрузкой — 1 000 циклов (AC) / 600 циклов (DC) |
| Максимально-токовая защита (МТЗ) | Микропроцессорный блок МРТ5-МП (AC) / МРТ9 (DC) |
| Разъем вторичных цепей / Привод | Штепсельный разъем ШР-60 / Электродвигательный пружинный (2,0 кВА) |
| Масса стационарного выключателя | около 180–210 кг |
| Текущий статус производства | Снят с серийного производства. Запчасти заводом не выпускаются. |
Особенности устройства контактной системы и механики Э25С
Выключатель Э25С выполнен на мощной раме с двухступенчатой контактной системой: основные контакты снабжены серебряными напайками, а дугогасительные — металлокерамическими. Полюса разделены массивными изолирующими перегородками, а каждая фаза оснащена отдельной дугогасительной камерой со стальными пламегасительными пластинами.
Почему эксплуатация и покупка б/у Э25С опасна сегодня?
За 20+ лет с момента прекращения выпуска на оригинальных аппаратах происходят неизбежные физические процессы:
- Деградация и высыхание компонентов электроники МРТ: За 20–30 лет в полупроводниковых блоках защиты МРТ5-МП и МРТ9 деградируют электролитические конденсаторы, выходят из строя подстроечные резисторы и разрушаются аналоговые элементы. Расцепитель теряет точность калибровки уставок, вызывая либо ложные отключения фидера, либо полные «отказы» при коротком замыкании.
- Полимеризация (высыхание) смазки: Застывшая смазка приводного механизма приводит к заклиниванию автомата при коротком замыкании.
- Микротрещины дугогасительных камер: Приводят к прогару корпуса и выбросу раскаленной дуги на металлоконструкции ячейки НКУ.
- Усталость контактных пружин: Создает недопустимый перегрев шинного моста (выше +110 °С) с риском пожара.
Документация и технические материалы
Паспорт на блок замены (БЗАВ), руководство по эксплуатации и сертификаты соответствия предоставляются в комплекте с оборудованием, а также высылаются в электронном виде по запросу при оформлении заказа.
Заменяемые выключатели и альтернативные блоки ретрофита
Данный комплект БЗАВ (арт. БЗАВ Э25С-NA8-4000H-4000-М) является полным функциональным и габаритным аналогом для прямой замены устаревших выключателей серии Электрон, а также выступает прямой альтернативой блокам ретрофита сторонних производителей:
| Заменяемый узел / Модель | Артикул / Обозначение | Номинал / Исполнение | Статус замены на БЗАВ от newcb.ru |
|---|---|---|---|
| Оригинальный выключатель Электрон Э25С | Э25С-УХЛ3 (4000А) | 4000 А, 3P, стационарный | Прямая замена (100% совместимость по шинам и раме) |
| Блок замены КЭАЗ OptiMat A-4000 | БЗАВ-Э25С-OptiMat A-4000 (арт. 367789) | 4000 А, 3P, стационарный | Прямой аналогичный блок БЗАВ от newcb.ru (с улучшенным теплоотводом 3х120х10 мм) |
* Если вашей точной маркировки нет в таблице, пришлите фото шильда по чек-листу фотофиксации — наши инженеры бесплатно подберут адаптивный комплект БЗАВ под вашу ячейку.
