Блок замены (БЗАВ) Э16В-NA1-2000-1600-М
Почему капитальный ремонт и ревизия старого Э16В не дают гарантированной надежности?
Блок замены (БЗАВ) — надежное решение и выкатной аналог выключателя Электрон Э16В 1600А. Заводская альтернатива рискам покупки б/у и с хранения! Новый автомат CHINT NA1-2000-1600M (80 кА) с гарантией 2 года под ключ.
Поскольку серийный выпуск оригинальных комплектующих прекращен изготовителем, восстановление и ревизия старых аппаратов вынужденно проводятся с использованием бывших в эксплуатации компонентов. При этом даже тщательное обслуживание не способно устранить накопленную усталость металла пружин, микротрещины дугогасительных камер и деградацию конденсаторов в блоках защиты МРТ. Блок БЗАВ от newcb.ru исключает эти риски, предоставляя 100% новое оборудование с заводской гарантией 2 года.
Назначение и инженерные особенности БЗАВ 1600 А

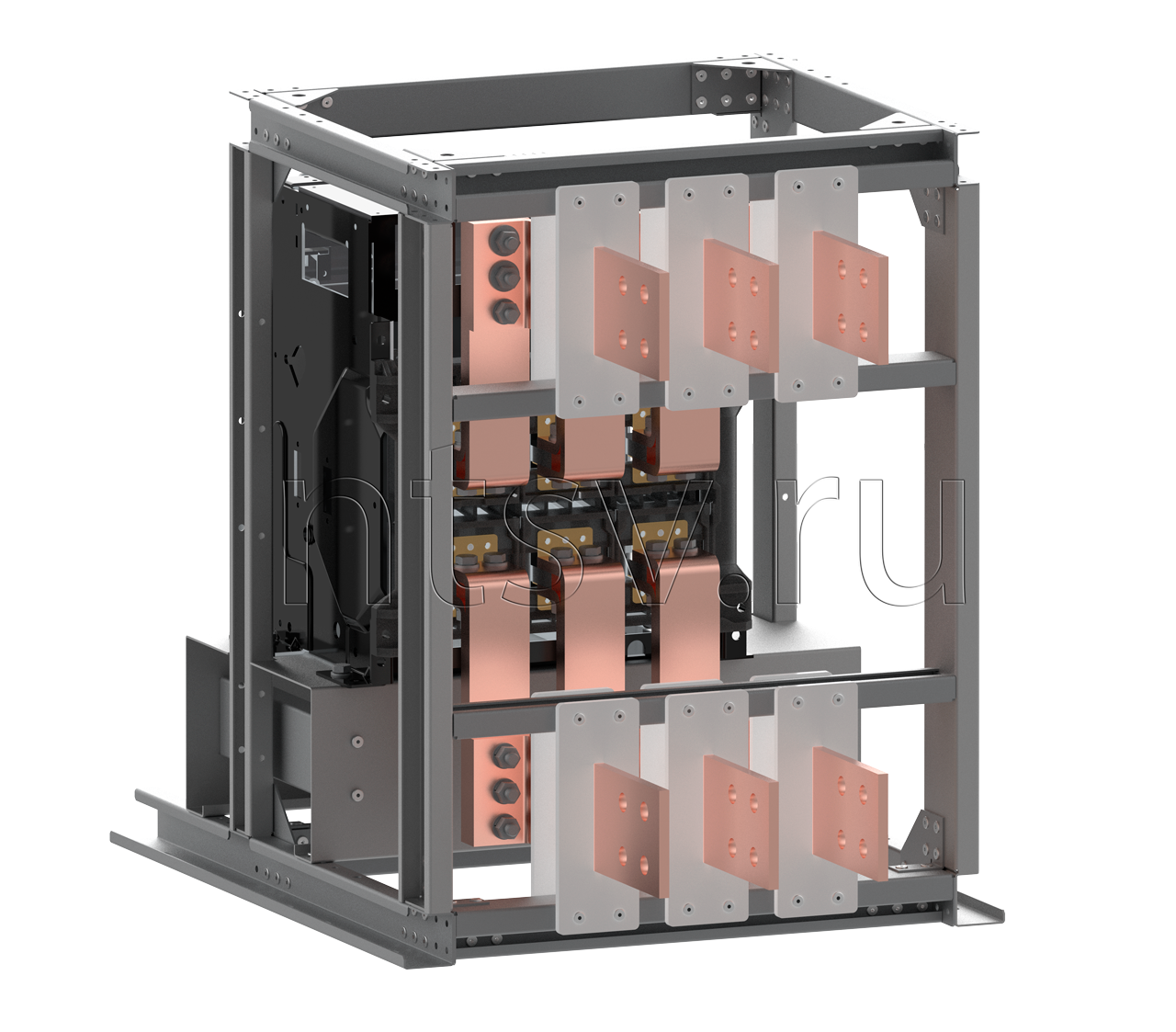

Блок замены (БЗАВ) артикул БЗАВ Э16В-NA1-2000-1600-М — это готовый фабричный узел сборки российского производства. В его основе лежит силовой выкатной выключатель CHINT NA1-2000-1600M/3P (1600А, Icu = 80кА, расцепитель типа М), установленный на жесткую раму из оцинкованной стали толщиной 2 мм с медными переходными адаптерами, спроектированными специально под посадочные места и вертикальную ориентацию шин Электрон Э16В 1600А.
Ключевые преимущества конструкции
- Заднее вертикальное присоединение шин (VV): Блок спроектирован с учетом точной пространственной адаптации медных шин М1Т под вертикальную ориентацию выводов (VV) ячейки Э16В, что обеспечивает прямое болтовое сопряжение.
- ЧПУ-ошиновка из полосовой меди М1Т: Переходные шины изготавливаются методом контурной резки, гибки и пробивки из чистой полосовой электротехнической меди марки М1Т без покрытия на высокоточных станках с ЧПУ. На контактные площадки наносится покрытие олово-висмут (О-Ви 9 мкм) при подключении к алюминиевым шинам НКУ.
- Диэлектрическая надежность: Опорная система выполнена на силовых изоляторах из высокопрочного композита DURASTONE.
- Монтаж за 3 часа в рамках ППР: Замена не требует сварки, сверления и изменения силового каркаса НКУ. Работы оформляются как текущий ремонт и не требуют проекта и Ростехнадзора. Правовое обоснование ППР →
- Сохранение вторичных цепей и АВР: Коммутация выполняется через герметичный разъем ШР-60 (вилка/папа), полностью адаптированный под оригинальную схему Э16В. Сигнализация и автоматика АВР работают без перепрограммирования. В комплект входят моторный привод 220В AC, катушки включения и отключения 220В AC, контакты состояния, аварийный контакт и контакт положения в корзине.
Паспортные технические характеристики БЗАВ Э16В-NA1-2000-1600-М
| Наименование БЗАВ | Блок замены автоматического выключателя Электрон Э16В 1600А на CHINT NA1-2000-1600M |
| Артикул БЗАВ | БЗАВ Э16В-NA1-2000-1600-М |
| Маркировка на шильдике оригинала | Э16В У3 |
| Тип присоединения шин | Заднее вертикальное (VV) |
| Описание | Блок замены выключателя Электрон Э16В выкатного исполнения 3P 1600А на новый выключатель CHINT NA1. Время монтажа в ячейке не более 3 часов без доработки конструкции ячейки и токоведущих шин. |
| Новый автоматический выключатель в составе БЗАВ | CHINT NA1-2000-1600M/3P — Воздушный автоматический выключатель выкатной 3P 1600А (80кА, тип M) с комплектом аксессуаров 220V AC: моторный привод, катушка включения, катушка отключения, контакты состояния, аварийный контакт, контакт положения в корзине. |
| Номинальный ток Iном, А | 1600 |
| Пределы регулировки номинального тока Iном, А | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 от Iном |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 |
| Предельная коммутационная способность переменного тока Icu, кА | 80 |
| Материал каркаса (основание) | Оцинкованная сталь толщиной 2 мм |
| Материал изоляторов | Высокопрочный композит DURASTONE |
| Материал шинных адаптеров | Полосовая электротехническая медь М1Т ЧПУ (без покрытия / О-Ви 9 мкм при Al шинах НКУ) |
| Наличие разъема сопряжения вторичных цепей | Разъем ШР-60 (вилка/папа) с полной адаптацией под оригинальную схему управления Э16В |
| Катушка включения / отключения | 220 V AC |
| Наличие привода | 220 V AC (моторный) + ручной взвод |
| Блок защиты | Микропроцессорный регулируемый расцепитель типа М (LSI) с цифровой индикацией тока |
| Механический счетчик циклов | да |
| Защитные шторки | да |
| Гарантия | 2 года |
Сравнение: б/у аппарат vs. Заводской БЗАВ от newcb.ru
| Параметр | Покупка б/у Электрон Э16В (1600 А) | Блок замены БЗАВ от newcb.ru |
|---|---|---|
| Состояние аппарата | Изношен привод, засохла смазка | 100% новый выключатель CHINT NA1-2000-1600M |
| Отключающая способность | Снижена за давностью лет (риск прогара) | 80 кА (гарантированное отключение ТКЗ) |
| Время установки | От 10 часов (ручная подгонка) | До 3 часов (штатные отверстия) |
| Вторичная коммутация | Спайка/прозвонка проводов на месте | Промышленный разъем ШР-60 (полная адаптация) |
| Гарантия | Отсутствует | Официальная гарантия 2 года |
Нужен индивидуальный подбор и расчет БЗАВ?
Для гарантированного совпадения всех глубин и посадок нашим конструкторам требуется оценить геометрию вашей ячейки.
Пройдите чек-лист фотофиксации ячейки (открыть в новой вкладке) →
Вопросы и ответы по замене Электрон Э16В 1600А
Почему перед заказом БЗАВ важно прислать фото по чек-листу?
Одного шильдика мало. Нам необходимо проверить глубину посадки аппарата относительно двери (для проектирования фасадной рамки в цвет шкафа), убедиться, что новый проем не заденет вольтметры и сигнальные лампы на дверце, а также точно определить материал и количество пакетов задних шин. Смотреть чек-лист →
Нужно ли согласование Ростехнадзора?
Нет, замена квалифицируется как планово-предупредительный ремонт (ППР). Подробнее о регламенте ППР →
Какая гарантия предоставляется на БЗАВ?
На весь собранный узел (силовой выключатель, опорную раму, медные адаптеры и вторичные цепи) предоставляется полноценная гарантия 2 года.
Технический справочник: Выключатель Электрон Э16В (Э16В У3)
Выключатели имеют климатические исполнения У3, ХЛ3 или О4 по ГОСТ 15150-69 (температура окружающего воздуха до +70 °С). Степень защиты — IP00. Допускают эксплуатацию на высоте до 2000 м над уровнем моря (при Iном = 0,9 · Iн).
Архивные технические характеристики выключателя Э16В
| Наименование серии | Электрон Э16В (шильдик Э16В У3) |
| Завод-производитель | АО «Контактор» (г. Ульяновск, ТУ 16-522.022-79) |
| Номинальный ток Iном, А | 1600 А (номинальный диапазон типоразмера 630–1600 А) |
| Число полюсов / Род тока | 3P (трехполюсный переменный ток) / 2P (постоянный ток) |
| Исполнение по монтажу | Выдвижное (Э16В) на собственном колесном шасси |
| Присоединение главных шин | Заднее вертикальное (VV) |
| Предельная отключающая способность Icu | 45 кА (при 380 В AC), 35 кА (при 660 В AC) |
| Износостойкость (число циклов ВО) | Общая — 6 300 циклов; под нагрузкой — 2 500 циклов (AC) / 2 000 циклов (DC) |
| Максимально-токовая защита (МТЗ) | Микропроцессорный блок МРТ5-МП (AC) / МРТ9 (DC) |
| Разъем вторичных цепей / Привод | Штепсельный разъем ШР-60 / Электродвигательный пружинный (2,0 кВА) |
| Масса с выдвижным каркасом | около 140–160 кг |
| Текущий статус производства | Снят с серийного производства. Запчасти заводом не выпускаются. |
Особенности устройства контактной системы и механики Э16В
У выключателя Э16В применяется двухступенчатая контактная система: основные контакты выполнены с серебряными напайками, а дугогасительные — с металлокерамическими. При включении первыми замыкаются дугогасительные контакты, при отключении — первыми размыкаются основные, что бережет рабочий контактный узел от эрозии. Каждая фаза снабжена отдельной изолированной дугогасительной камерой со стальными пламегасительными пластинами. Включение осуществляется пружинным аккумулятором с приводом от мотор-редуктора.
Почему эксплуатация и покупка б/у Э16В опасна сегодня?
За 20+ лет с момента прекращения выпуска на оригинальных аппаратах происходят неизбежные физические процессы:
- Деградация и высыхание компонентов электроники МРТ: За 20–30 лет в полупроводниковых блоках защиты МРТ5-МП и МРТ9 деградируют электролитические конденсаторы, выходят из строя подстроечные резисторы и разрушаются аналоговые элементы. Расцепитель теряет точность калибровки уставок, вызывая либо ложные отключения фидера, либо полные «отказы» при коротком замыкании.
- Полимеризация (высыхание) смазки: Застывшая смазка приводного механизма приводит к заклиниванию автомата при коротком замыкании.
- Микротрещины дугогасительных камер: Приводят к прогару корпуса и выбросу раскаленной дуги на металлоконструкции ячейки НКУ.
- Усталость контактных пружин: Создает недопустимый перегрев шинного моста (выше +110 °С) с риском пожара.
Документация и технические материалы
Паспорт на блок замены (БЗАВ), руководство по эксплуатации и сертификаты соответствия предоставляются в комплекте с оборудованием, а также высылаются в электронном виде по запросу при оформлении заказа.
Заменяемые выключатели и альтернативные блоки ретрофита
Данный комплект БЗАВ (арт. БЗАВ Э16В-NA1-2000-1600-М) является полным функциональным и габаритным аналогом для прямой замены устаревших выключателей серии Электрон, а также выступает прямой альтернативой блокам ретрофита сторонних производителей:
| Заменяемый узел / Модель | Артикул / Обозначение | Номинал / Исполнение | Статус замены на БЗАВ от newcb.ru |
|---|---|---|---|
| Оригинальный выключатель Электрон Э16В | Э16В У3 (1600А) | 1600 А, 3P, выкатной | Прямая замена (100% совместимость по шинам и раме) |
| Аналог CHINT собственного производства | Э16В-NA1-2000-1600-М (арт. Э16В-101098-М) | 1600 А, 3P, выкатной | Полное соответствие комплекту БЗАВ |
| Модификации завода Контактор | Электрон М Э16В-52-43, Э16В-55-41, Э16В-55-43, Электрон Э16В Про | 1000–1600 А, 3P, выкатной | Прямой аналог для модернизации ячейки |
| Блок замены КЭАЗ OptiMat A-630 / ВА53-43 | БЗАВ-Э16В-OptiMat A-630 (арт. 417429), БЗАВ-Э16В-ВА53-43 (арт. 348615) | 630–1600 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
| Блок замены КЭАЗ OptiMat A-1000 | БЗАВ-Э16В-OptiMat A-1000 (арт. 377611, 382164, 379621, 287529, 298488, 313833, 287545, 287568) | 1000 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
| Блок замены КЭАЗ OptiMat A-1250 | БЗАВ-Э16В-OptiMat A-1250 (арт. 377612, 379627, 287530, 287546, 287569) | 1250 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
| Блок замены КЭАЗ OptiMat A-1600 | БЗАВ-Э16В-OptiMat A-1600 (арт. 287093, 377613, 423344, 423343, 379632, 289632, 287531, 290731, 313834, 287547, 423423, 287570) | 1600 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
| Блок замены КЭАЗ OptiMat A-2000 | БЗАВ-Э16В-OptiMat A-2000 (арт. 287094, 418908, 287548, 287571) | 2000 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
* Если вашей точной маркировки нет в таблице, пришлите фото шильда по чек-листу фотофиксации — наши инженеры бесплатно подберут адаптивный комплект БЗАВ под вашу ячейку.
