Блок замены (БЗАВ) Э40В-NA1-40-40M СВААВС
Надежная альтернатива рискам покупки б/у автоматов и неликвидов «с хранения»!
Покупка б/у автомата Электрон Э40В на 4000 А или попытка восстановить старый советско-российский узел грозит повторным отказом и простоями (300к–2млн ₽/час). Наш БЗАВ на базе 100% нового выключателя CHINT NA1-4000-4000M/3P (80 кА) поставляется под ключ с гарантией 2 года. Сравнить 3 пути решения проблемы →
Исторический контекст и риски оборудования «с хранения»
Выкатные автоматические выключатели серии «Электрон» Э40В на номинальный ток 4000 А серийно выпускались с советского периода на Ульяновском заводе «Контактор» (АО «Контактор», г. Ульяновск) и составляли основу вводных и секционных ячеек 0,4 кВ большинства промышленных предприятий и трансформаторных подстанций (КТП-1600 кВА). Во второй половине 2000-х годов серийное производство серии Электрон было полностью прекращено.
Сегодня оригинальные заводские выключатели Электрон Э40В больше не выпускаются. На рынке под видом «нового оборудования с хранения» продаются либо аппараты, пролежавшие на складах без обслуживания более 20–30 лет, либо кустарно пересобранные блоки из б/у неликвидов.
- Полимеризация (засыхание) смазки: На токах 4000 А заклинивание застывшей смазки привода при возникающих коротких замыканиях приведет к тому, что выключатель не сможет отключить ТКЗ.
- Прогар и разрушение дугогасительных камер: Корпуса камер б/у выключателей имеют микротрещины. При отключении предельного тока КЗ дуга пробивает на корпус ячейки, вызывая системный пожар в НКУ.
- Усталость контактных пружин: Ослабление контактного нажатия при рабочем токе 4000 А создает фатальный перегрев выводов и разрушение шинного моста.
Заводской комплект БЗАВ Э40В-NA1-40-40M СВААВС полностью исключает эти риски: старая ветхая корзина и механика удаляются, а в штатные места ячейки монтируется абсолютно новый силовой автомат CHINT NA1 на оцинкованном шасси 2 мм с официальной гарантией 2 года.
Назначение и инженерные особенности БЗАВ 4000 А (Ошиновка СВААВС)

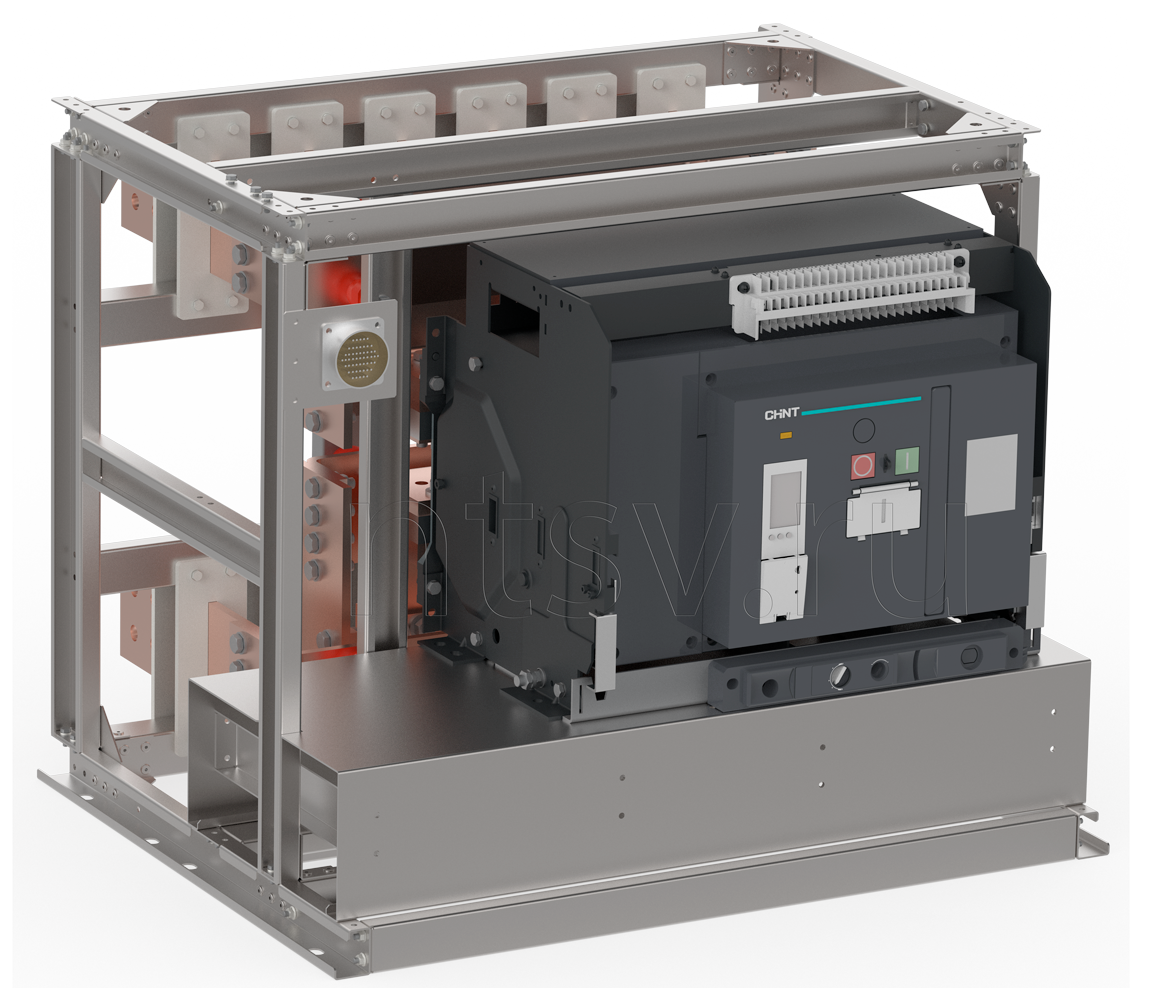

Блок замены (БЗАВ) артикул БЗАВ Э40В-NA1-40-40M СВААВС — это готовый фабричный узел сборки российского производства. В его основе лежит силовой выкатной выключатель CHINT NA1-4000-4000M/3P (4000А, Icu = 80кА, расцепитель типа М), установленный на жесткую раму из оцинкованной стали толщиной 2 мм с медными переходными адаптерами, спроектированными специально под посадочные места и геометрическую раскладку фаз Электрон Э40В 4000А.
Ключевые преимущества конструкции

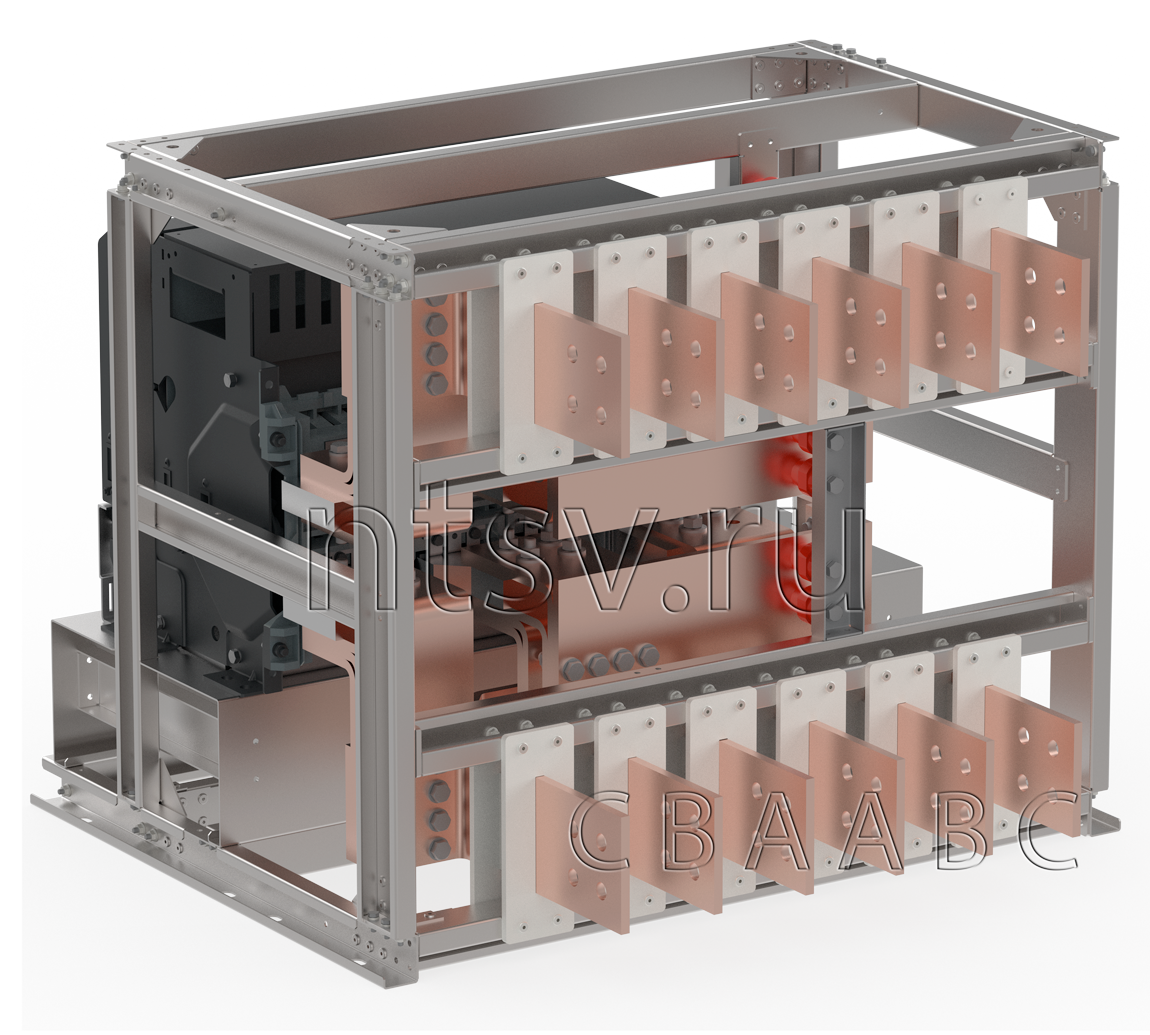

- Геометрия ошиновки СВААВС (две центральные шины фазы A): Блок спроектирован с учетом стандартизированной пространственной адаптации медных шин М1Т под геометрию выводов СВААВС. Обратите внимание: в более поздних модификациях встречались автоматы с фазировкой ААВВСС. Настоятельно рекомендуем присылать фото задней ошиновки по нашему чек-листу!
- Уставкой 1,25 на 5000 А для КТП-2500 кВА: Если ваш выключатель Э40В работал с уставкой 1,25 под трансформатор 2500 кВА (получая ток 5000 А), для таких задач используется спецблок на базе NA8-7500. Смотреть решение БЗАВ Э40В на 5000 А →
- ЧПУ-ошиновка из полосовой меди М1Т: Переходные шины изготавливаются методом контурной резки, гибки и пробивки из чистой полосовой электротехнической меди марки М1Т без покрытия на высокоточных станках с ЧПУ. Для КТП с масляными трансформаторами 1600 кВА сборные и распределительные шины традиционно выполнялись медными. При подключении к алюминиевым шинам наносится покрытие олово-висмут (О-Ви 9 мкм).
- Диэлектрическая надежность: Опорная система выполнена на силовых изоляторах из высокопрочного композита DURASTONE.
- Монтаж за 3 часа в рамках ППР: Замена не требует сварки, сверления и изменения силового каркаса НКУ. Работы оформляются как текущий ремонт и не требуют проекта и Ростехнадзора. Правовое обоснование ППР →
- Сохранение вторичных цепей и АВР: Коммутация выполняется через герметичный разъем ШР-60 (вилка/папа), полностью адаптированный под оригинальную схему Э40В. Сигнализация и автоматика АВР работают без перепрограммирования. В комплект входят моторный привод 220В AC, катушки включения и отключения 220В AC, контакты состояния, аварийный контакт и контакт положения в корзине.
Паспортные технические характеристики БЗАВ Э40В-NA1-40-40M СВААВС
| Наименование БЗАВ | Блок замены автоматического выключателя Электрон Э40В 4000А на CHINT NA1-4000-4000M СВААВС |
| Артикул БЗАВ | БЗАВ Э40В-NA1-40-40M СВААВС |
| Маркировка на шильдике оригинала | Э40В У3 |
| Тип присоединения шин | Заднее вертикальное (VV), стандартная ошиновка СВААВС |
| Описание | Блок замены выключателя Электрон Э40В выкатного исполнения 3P 4000А (ошиновка СВААВС) на новый выключатель CHINT NA1. Время монтажа в ячейке не более 3 часов без доработки конструкции ячейки и токоведущих шин. |
| Новый автоматический выключатель в составе БЗАВ | CHINT NA1-4000-4000M/3P — Воздушный автоматический выключатель выкатной 3P 4000А (80кА, тип M) с комплектом аксессуаров 220V AC: моторный привод, катушка включения, катушка отключения, контакты состояния, аварийный контакт, контакт положения в корзине. |
| Номинальный ток Iном, А | 4000 |
| Пределы регулировки номинального тока Iном, А | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 от Iном |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 |
| Предельная коммутационная способность переменного тока Icu, кА | 80 |
| Материал каркаса (основание) | Оцинкованная сталь толщиной 2 мм |
| Материал изоляторов | Высокопрочный композит DURASTONE |
| Материал шинных адаптеров | Полосовая электротехническая медь М1Т ЧПУ (без покрытия / О-Ви 9 мкм при Al шинах НКУ) |
| Наличие разъема сопряжения вторичных цепей | Разъем ШР-60 (вилка/папа) с полной адаптацией под оригинальную схему управления Э40В |
| Катушка включения / отключения | 220 V AC |
| Наличие привода | 220 V AC (моторный) + ручной взвод |
| Блок защиты | Микропроцессорный регулируемый расцепитель типа М (LSI) с цифровой индикацией тока |
| Механический счетчик циклов | да |
| Защитные шторки | да |
| Гарантия | 2 года |
Сравнение: б/у аппарат vs. Заводской БЗАВ от newcb.ru
| Параметр | Покупка б/у Электрон Э40В (4000 А) | Блок замены БЗАВ от newcb.ru |
|---|---|---|
| Состояние аппарата | Изношен привод, засохла смазка | 100% новый выключатель CHINT NA1-4000-4000M |
| Геометрия ошиновки СВААВС | Сложность подгонки кустарных шин | Точная ЧПУ-адаптация геометрии выводов |
| Время установки | От 12 часов (ручная подгонка) | До 3 часов (штатные отверстия) |
| Вторичная коммутация | Спайка/прозвонка проводов на месте | Промышленный разъем ШР-60 (полная адаптация) |
| Гарантия | Отсутствует | Официальная гарантия 2 года |
Нужен индивидуальный подбор и расчет БЗАВ?
Для гарантированного совпадения всех глубин и посадок нашим конструкторам требуется оценить геометрию вашей ячейки.
Пройдите чек-лист фотофиксации ячейки (открыть в новой вкладке) →
Вопросы и ответы по замене Электрон Э40В 4000А
Почему перед заказом БЗАВ важно прислать фото по чек-листу?
Одного шильдика мало. Нам необходимо проверить глубину посадки аппарата относительно двери (для проектирования фасадной рамки в цвет шкафа), убедиться, что новый проем не заденет вольтметры и сигнальные лампы на дверце, а также точно определить геометрию задней ошиновки (СВААВС или ААВВСС). Смотреть чек-лист →
Нужно ли согласование Ростехнадзора?
Нет, замена квалифицируется как планово-предупредительный ремонт (ППР). Подробнее о регламенте ППР →
Какая гарантия предоставляется на БЗАВ?
На весь собранный узел (силовой выключатель, опорную раму, медные адаптеры и вторичные цепи) предоставляется полноценная гарантия 2 года.
Документация и технические материалы
Паспорт на блок замены (БЗАВ), руководство по эксплуатации и сертификаты соответствия предоставляются в комплекте с оборудованием, а также высылаются в электронном виде по запросу при оформлении заказа.
Заменяемые выключатели и альтернативные блоки ретрофита
Данный комплект БЗАВ (арт. БЗАВ Э40В-NA1-40-40M СВААВС) является полным функциональным и габаритным аналогом для прямой замены устаревших выключателей серии Электрон, а также выступает прямой альтернативой блокам ретрофита сторонних производителей:
| Заменяемый узел / Модель | Артикул / Обозначение | Номинал / Исполнение | Статус замены на БЗАВ от newcb.ru |
|---|---|---|---|
| Оригинальный выключатель Электрон Э40В | Э40В У3 (4000А, ошиновка СВААВС) | 4000 А, 3P, выкатной | Прямая замена (100% совместимость по шинам и раме) |
| Аналог CHINT собственного производства | Э40В-NA1-4000-4000-М-(АВС-СВА) (арт. Э40В-101102-М-(АВС-СВА)) | 4000 А, 3P, выкатной | Полное соответствие комплекту БЗАВ |
| Модификации Ульяновского Контактора | Электрон Э40В Про (арт. 7226614V05, 7226712, 7226614, 7226724, 7226617, 7226723, 7226612, 7226618, 7226514, 7226613, 7226616, 7226726, 7226615, 7226722) | 630–4000 А, 3P, выкатной | Прямой аналог для модернизации ячейки |
| Блок замены КЭАЗ OptiMat A-2500 | БЗАВ-Э40В-OptiMat A-2500-S4-3P-100-D-MR8.0 (арт. 382105) | 2500 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
| Блок замены КЭАЗ OptiMat A-3200 | БЗАВ-Э40В-OptiMat A-3200 (арт. 343157, 343175, 343199, 393402, 343200) | 3200 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
| Блок замены КЭАЗ OptiMat A-4000 | БЗАВ-Э40В-OptiMat A-4000 (арт. 287099, 343158, 354003, 343176, 343202, 354001, 343209, 343204, 354002, 355042) | 4000 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
| Блок замены КЭАЗ OptiMat A-5000 | БЗАВ-Э40В-OptiMat A-5000 (арт. 375647) | 5000 А, 3P, выкатной | Прямой аналогичный блок БЗАВ от newcb.ru |
* Если вашей точной маркировки нет в таблице, пришлите фото шильда по чек-листу фотофиксации — наши инженеры бесплатно подберут адаптивный комплект БЗАВ под вашу ячейку.
