БЗАВ АВМ и АВ2М: ретрофит и замена автоматических выключателей АВМ и АВ2М

Заводские блоки замены БЗАВ АВМ и БЗАВ АВ2М (производство РФ) взамен устаревших автоматических выключателей серий АВМ и АВ2М

Выключатели АВМ и АВ2М устарели. Заводской блок БЗАВ АВМ / БЗАВ АВ2М защитит предприятие от аварийного простоя!

Покупка устаревших выключателей АВМ или АВ2М б/у, «с хранения» или с консервации критически опасна: из-за пересохшей смазки механизмов, износа контактов и устаревания расцепителей (МРТ4, МРТ8, часовых замедлителей) аппарат не сможет отключить ток короткого замыкания. Отказ автомата приводит к пожару в КРУ и многомиллионным простоям (час простоя производства стоит от 300 000 до 2 000 000 ₽). Мы предлагаем заводской комплект ретрофита БЗАВ АВМ и БЗАВ АВ2М: абсолютно новый автомат на оцинкованной раме 2 мм с ЧПУ-ошиновкой из полосовой меди М1Т и разъемом ШР-40. Для выдвижных версий применяется технология жесткого прикручивания шин БЗАВ к врубным ножам ячейки после прокола гидравлическим дыроколом (предоставляем гидравлическую станцию и инструмент бесплатно). Подробнее о 3 вариантах модернизации ячеек →

Таблица подбора блоков БЗАВ АВМ и БЗАВ АВ2М по маркировке с шильдика

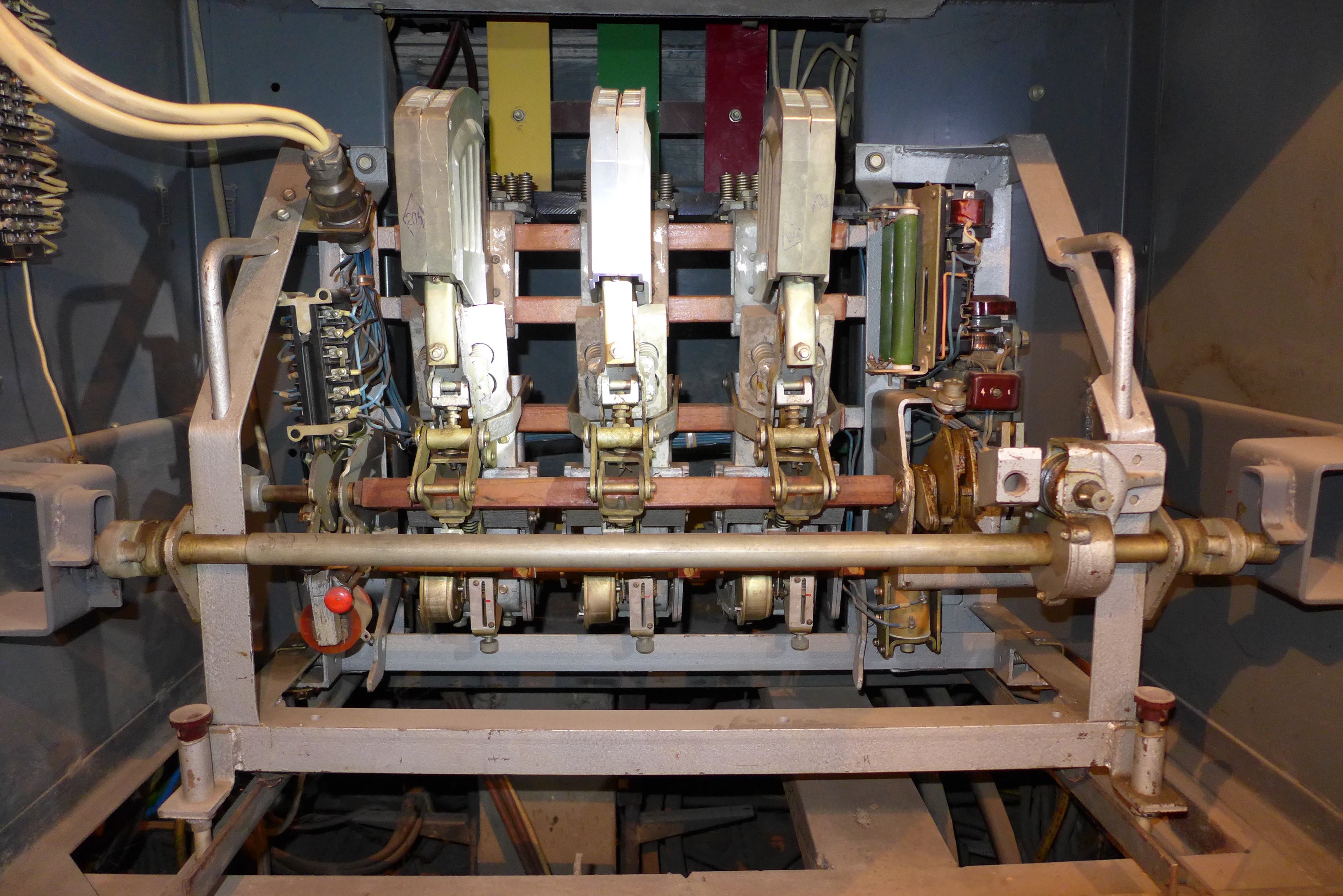

Выключатели АВ2М являются прямой заводской модернизацией серий АВМ (завод «Контактор»). У них совпадают габаритно-установочные размеры и логика выкатных корзин. Найдите вашу модель в таблице:

Маркировка старого АВ (Шильдик) Номинальный ток, А Исполнение (Способ монтажа) Рекомендуемый БЗАВ (Россия)
АВМ-4Н, АВМ-4С, АВ2М4Н, АВ2М4С 250 А / 400 А Стационарное БЗАВ-АВ2М4-F-400
АВМ-4НВ, АВМ-4СВ, АВ2М4НВ, АВ2М4СВ 250 А / 400 А Выкатное (Выдвижное) БЗАВ-АВ2М4-W-400
АВМ-10Н, АВМ-10С, АВ2М10Н, АВ2М10С 800 А / 1000 А Стационарное БЗАВ-АВ2М10-F-1000
АВМ-10НВ, АВМ-10СВ, АВ2М10НВ, АВ2М10СВ 800 А / 1000 А Выкатное (Выдвижное) БЗАВ-АВ2М10-W-1000
АВМ-15Н, АВМ-15С, АВ2М15Н, АВ2М15С 1200 А / 1500 А Стационарное БЗАВ-АВ2М15-F-1500
АВМ-15НВ, АВМ-15СВ, АВ2М15НВ, АВ2М15СВ 1200 А / 1500 А Выкатное (Выдвижное) БЗАВ-АВ2М15-W-1500
АВ2М20Н, АВ2М20С (АВМ-20Н, АВМ-20С) 1800 А / 2000 А Стационарное БЗАВ-АВ2М20-F-2000
АВ2М20НВ, АВ2М20СВ (АВМ-20НВ, АВМ-20СВ) 1800 А / 2000 А Выкатное (Выдвижное) БЗАВ-АВ2М20-W-2000

📄 Документация: Вы можете скачать инструкцию по монтажу БЗАВ для АВМ / АВ2М выдвижного исполнения (PDF) , чтобы подробно изучить технологию монтажа и прокола врубных ножей.

У вас редкая модификация постоянного тока или тропическое исполнение (О4)? Заполните чек-лист подбора БЗАВ по фото шильдика и ячейки → — наши инженеры спроектируют точные переходные шины М1Т и оцинкованный адаптер за 24 часа.

Как расшифровать код на шильдике выключателей АВМ и АВ2М

Для корректного подбора БЗАВ АВМ / АВ2М важно правильно прочитать условное обозначение с заводского шильда:

Пример полной маркировки с шильда АВМ и АВ2М:
АВ2М15НВ-53-43-УХЛ3 1500А (Выкатной выключатель 1500А с полупроводниковым расцепителем)
АВ2М / АВМ Серия
Серия выключателя (АВМ — старое поколение, АВ2М — модернизированное).
4 / 10 / 15 / 20 Габарит
Габаритный размер и предел номинального тока (400А, 1000А, 1500А, 2000А).
Н / С Защита
Н — неселективный (без выдержки времени), С — селективный (с выдержкой времени).
В Монтаж
В — выдвижной (выкатной) с ножевыми контактами; отсутствие буквы — стационарный.
53-41 / 55-43 Исполнение
Схема защиты и тип базового выключателя (ВА50-41А до 1000А, ВА50-43А до 2000А).
УХЛ3 / О4 Климат
УХЛ3 — умеренно-холодный климат (помещение), О4 — тропическое исполнение.

Сравнение: покупка АВМ/АВ2М б/у vs. Заводской блок БЗАВ АВМ / БЗАВ АВ2М

Покупка восстановленного выключателя АВМ/АВ2М — риск для предприятия. Смазка привода высыхает через 5–7 лет, а контактная группа б/у аппаратов имеет сильный износ. Смотреть подробный сравнительный разбор вариантов модернизации →

Параметр Покупка АВМ / АВ2М б/у (с хранения) Заводской блок БЗАВ от newcb.ru
Состояние аппарата Выработан ресурс, высохшая смазка, окислы 100% новый современный автомат
Силовая ошиновка Старые шины с риском перегрева Полосовая медь М1Т (ЧПУ резка, гибка, пробивка)
Несущая конструктивная рама Изношенная старая корзина Каркас из оцинкованной стали толщиной 2 мм
Технология для выкатных АВ Скольжение по обгоревшим старым ножам Жесткое болтовое крепление к ножам + новый механизм вкатывания
Специнструмент для монтажа Нужны болгарки, дрели, сварка Бесплатный гидравлический дырокол с гидростанцией
Вторичные цепи и разъемы Обгоревшие/ломаные контакты Промышленный разъем ШР-40 (полная адаптация)
Время простая ячейки при монтаже От 12 до 24 часов (кустарная подгонка) Не более 3 часов (монтаж один-в-один)
Согласование с Ростехнадзором Требуются испытания старого железа Не требуется (оформляется как ППР)
Гарантийные обязательства Без гарантии (или 1–3 месяца) Официальная заводская гарантия 2 года

Заводской ретрофит выключателей АВМ и АВ2М по технологии Hard Bus Retrofill

Мы принципиально не применяем гибкие шины и не заставляем новый автомат скользить по старым разрушенным губкам ячейки. Модернизация выкатных выключателей АВМ и АВ2М с помощью БЗАВ АВМ / БЗАВ АВ2М выполняется с использованием жесткого болтового присоединения:

Шаг 1: Прокол отверстий во врубных ножах гидравлическим дыроколом

Извлекается старый выкатной выключатель. Специальным инструментом (гидравлический дырокол + гидростанция) прямо в ячейке прокалываются точные отверстия во врубных ножах. Мы бесплатно предоставляем этот выездной комплект оборудования на период монтажа.

Шаг 2: Установка оцинкованной рамы 2 мм и жесткое прикручивание шин

Опорная рама БЗАВ из оцинковки 2 мм фиксируется в ячейке. Переходные шины из полосовой меди М1Т (вырезанные и согнутые на ЧПУ) жестко прикручиваются болтами непосредственно к проколотым врубным ножам.

Шаг 3: Безопасное вкатывание современным механизмом

Перемещение (выдвижение) и электрические блокировки теперь осуществляются механизмом самого нового выключателя, установленного на платформе БЗАВ АВМ / БЗАВ АВ2М. Четкие механические блокировки предотвращают ошибки персонала и заклинивание при задвигании.

Шаг 4: Подключение вторичных цепей ШР-40

Цепи управления, сигнализации и блокировок выключателя коммутируются через разъем ШР-40. Схема полностью сохраняет логику работы АВР и дистанционного привода. Время проведения всех работ — не более 3 часов.

Замена микропроцессорных и механических расцепителей АВМ и АВ2М

При установке блока БЗАВ АВМ / БЗАВ АВ2М взамен выключателей АВМ и АВ2М вы избавляетесь от устаревших защит (МРТ4, МРТ8, часовых замедлителей) и получаете современный микропроцессорный блок защиты:

  • Точная настройка уставок: новый микропроцессорный расцепитель обеспечивает точную настройку токов перегрузки (L), короткого замыкания (S, I) и однофазных замыканий на землю (G).
  • Полная селективность: возможность точной регулировки выдержки времени для сохранения селективности с вышестоящими и нижестоящими защитами подстанции.
  • Диспетчеризация и SCADA: интеграция в современные системы мониторинга по протоколам Modbus RTU / RS-485.

Ответы на частые вопросы главных энергетиков

В чем особенность проведения ретрофита выдвижного (выкатного) выключателя АВМ/АВ2М с помощью БЗАВ АВМ / БЗАВ АВ2М?

Старые врубные губки часто подгорают и дают плохой контакт. В БЗАВ АВМ и БЗАВ АВ2М мы прокалываем отверстия в ножах ячейки с помощью гидравлического дырокола и жестко прикручиваем к ним переходные шины из меди М1Т. Выдвижение осуществляет механизм нового автомата, установленный на раме БЗАВ. Все блокировки четкие, безопасные и соответствуют современным стандартам ПУЭ.

Где взять гидравлический дырокол и станцию для прокола врубных ножей?

Мы бесплатно предоставляем выездной гидравлический комплект (дырокол + гидростанция) на всё время монтажа. Если вы заказываете услугу шефмонтажа, наши инженеры привозят инструмент с собой.

Где посмотреть пример официальной инструкции по монтажу БЗАВ?

Подробный документ с чертежами и пошаговым описанием доступен для скачивания: Инструкция по монтажу БЗАВ для АВМ-20СВ / АВ2М выдвижного исполнения (PDF) .

Зачем делать комплексную фотофиксацию ячейки перед заказом БЗАВ АВМ / БЗАВ АВ2М?

Конструкторам необходимо проверить глубинную посадку автомата относительно двери шкафа (чтобы спроектировать фасадный фланец), оценить расположение сигнальных ламп и амперметров на дверце, а также зафиксировать количество пакетов и материал (медь/алюминий) шин ячейки. Пройти чек-лист фотофиксации ячейки →

Почему ретрофит ячейки АВМ / АВ2М на БЗАВ не требует проекта и Ростехнадзора?

Так как номинальный ток ячейки, ошиновка и функции защиты не ухудшаются, процедура классифицируется как планово-предупредительный ремонт (ППР) или текущее обслуживание. Согласование с Ростехнадзором и разработка нового проекта не требуются. Подробнее о нормативно-правовом статусе ППР →

Какая медь используется для изготовления шин БЗАВ АВМ / БЗАВ АВ2М?

Мы используем полосовую электротехническую медь марки М1Т. Все операции (резка, пробивка отверстий, гибка) выполняются на станках с ЧПУ. Медь поставляется без покрытия в чистом виде, обеспечивая наилучшую проводимость.

Сколько времени занимает весь процесс ретрофита выключателя АВМ / АВ2М?

Полный цикл работ по замене одного выключателя (включая прокол ножей и подключение ШР-40) занимает не более 3 часов отключения ячейки.
