Блок замены (БЗАВ) АВМ-20СВ-NA1-20-16M
Надежная альтернатива выключателям б/у и затянутому параллельному импорту!
Покупка б/у выключателя АВМ-20СВ или попытка сэкономить за счет ремонта старого узла грозит повторным отказом и простоями (300к–2млн ₽/час). Наш БЗАВ на базе 100% нового выключателя CHINT NA1-2000-1600M/3P поставляется под ключ с гарантией 2 года. Сравнить 3 пути решения проблемы →
Исторический контекст и особенности заводских выключателей АВ2М
Выключатели серии АВМ были полностью сняты с производства, а их модернизированная версия АВ2М-20СВ продолжает выпускаться заводом АО «Контактор» (г. Ульяновск). Однако покупка нового АВ2М или ремонт старого АВМ не решает ключевой проблемы безопасной эксплуатации: заводские АВ2М продолжают поставляться на базе устаревшей выдвижной тележки образца 1980-х годов с врубными скользящими контактами. В старых ячейках НКУ ответные губки изношены и окислены, поэтому установка даже нового АВ2М приводит к локальному перегреву контактов и риску дугового замыкания. Блок БЗАВ решает эту проблему принципиально: вместо скольжения выполняется жесткое болтовое крепление шин БЗАВ к ножам ячейки, а выкатывание осуществляется современным выдвижным механизмом нового автомата CHINT NA1.
Назначение и инженерные особенности БЗАВ

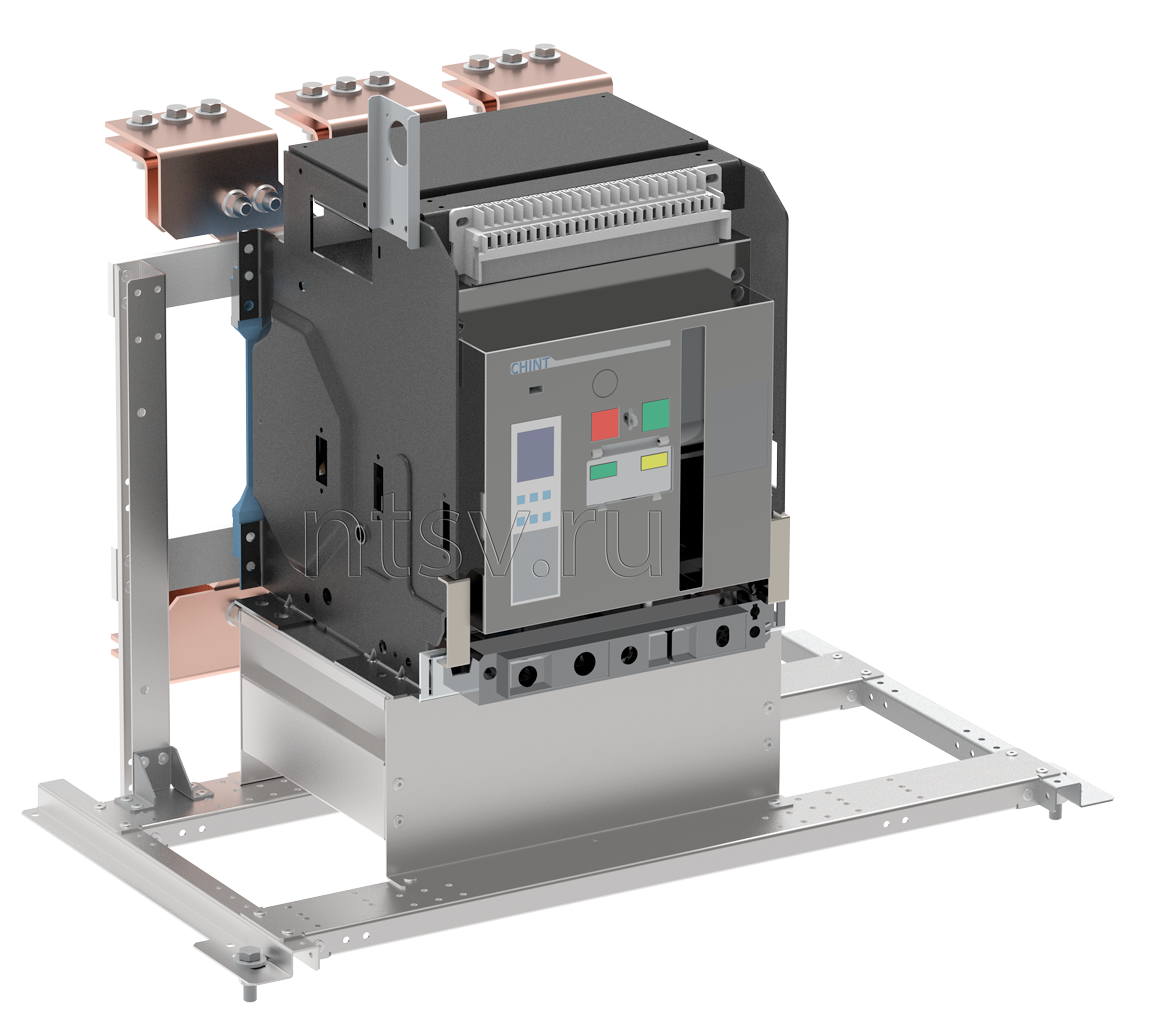

Блок замены (БЗАВ) артикул БЗАВ АВМ-20СВ-NA1-20-16M — это готовый фабричный узел сборки российского производства. В его основе лежит новый силовой воздушный выключатель CHINT NA1-2000-1600M/3P (1600А, Icu 80 кА), установленный на жесткую раму из оцинкованной стали толщиной 2 мм с медными переходными адаптерами, спроектированными специально под посадочные места старого выключателя АВМ-20СВ / АВ2М-20СВ.
Ключевые преимущества конструкции

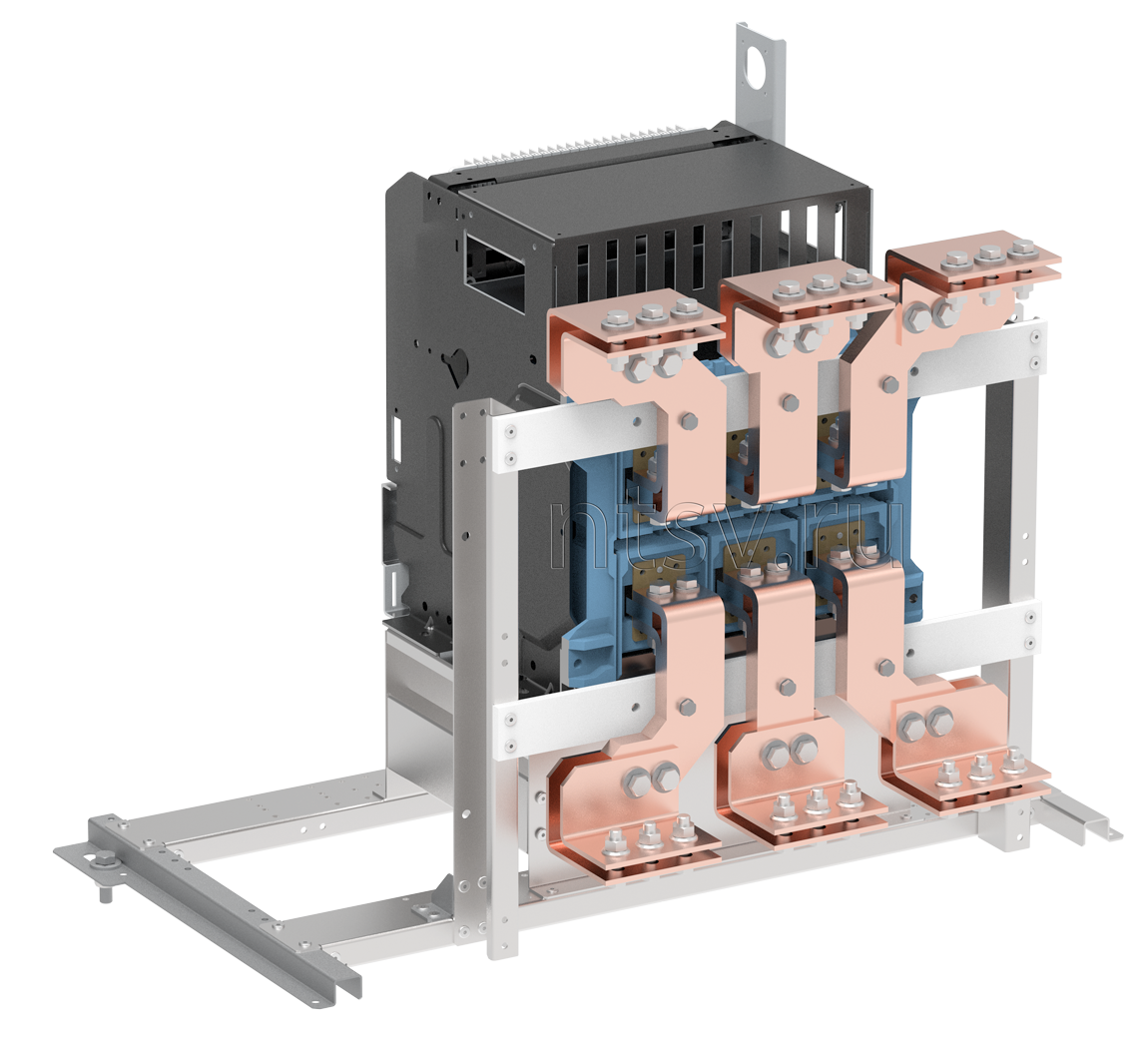

- ЧПУ-ошиновка из меди М1Т: Переходники изготовлены методом контурной резки, гибки и пробивки из полосовой электротехнической меди марки М1Т на высокоточных станках с ЧПУ без покрытия, обеспечивая безупречный теплоотвод.
- Метод жесткого ретрофита с проколом ножей: При монтаже выкатного БЗАВ мы не используем сгоревшие старые губки ячейки. Врубные ножи ячейки прокалываются специальным гидравлическим дыроколом, и шины БЗАВ прикручиваются к ним жестко и намертво. Мы бесплатно предоставляем выездной гидроинструмент и маслостанцию на время монтажа!
- Диэлектрическая надежность: Опорная система выполнена на силовых изоляторах из высокопрочного композита DURASTONE.
- Монтаж за 3 часа в рамках ППР: Замена не требует сварки и изменения силового каркаса НКУ. Работы оформляются как текущий ремонт и не требуют проекта и Ростехнадзора. Правовое обоснование ППР →
- Сохранение вторичных цепей и АВР: Коммутация выполняется через разъем ШР-60. Сигнализация и автоматика АВР работают без перепрограммирования.
Паспортные технические характеристики БЗАВ
| Наименование БЗАВ | Блок замены автоматического выключателя АВМ-20СВ / АВ2М-20СВ на CHINT NA1-2000-1600M/3P |
| Артикул БЗАВ | БЗАВ АВМ-20СВ-NA1-20-16M |
| Маркировка на шильдике оригинала | АВМ 20CB-У3 / АВ2М 20CB-У3 |
| Тип присоединения шин | Заднее горизонтальное, врубные ножи |
| Новый автоматический выключатель в составе БЗАВ | CHINT NA1-2000-1600M/3P — Мотор 220V AC, катушки 220V AC, контакты состояния, аварийный контакт, контакт положения в корзине |
| Тип микропроцессорного расцепителя | Тип M (LSI) |
| Номинальный ток Iном, А | 1600 А (для замены выключателей на 1500 А) |
| Предельная коммутационная способность Icu, кА | 80 кА (оригинал: 35 кА) |
| Материал каркаса (основание) | Оцинкованная сталь толщиной 2 мм |
| Фасадная рамка на дверь шкафа | Нет (не требуется) |
| Материал шинных адаптеров | Полосовая медь М1Т ЧПУ, без покрытия |
| Силовые изоляторы | DURASTONE |
| Разъем вторичных цепей | Разъем ШР-60 (полное сопряжение со схемой) |
| Гарантия | 2 года |
Сравнение: б/у аппарат vs. Заводской БЗАВ от newcb.ru
| Параметр | Покупка б/у АВМ-20СВ или нового АВ2М | Блок замены БЗАВ от newcb.ru |
|---|---|---|
| Состояние аппарата | Изношен привод, у АВ2М — старая тележка | 100% новый выключатель CHINT NA1-2000-1600M/3P |
| Время установки | От 10 часов (ручная подгонка) | До 3 часов (монтаж один-в-один) |
| Технология выкатных ножей | Скольжение по подгоревшим губкам | Жесткое прикручивание к ножам + бесплатный гидродырокол |
| Гарантия | Отсутствует (или символическая) | Официальная гарантия 2 года |
Нужен индивидуальный подбор и расчет БЗАВ?
Пройдите чек-лист фотофиксации ячейки (открыть в новой вкладке) →
Вопросы и ответы по замене АВМ-20СВ / АВ2М-20СВ
Почему установить БЗАВ надежнее, чем купить новый выключатель АВ2М на заводе «Контактор»?
Хотя АО «Контактор» продолжает выпуск серии АВ2М, эти аппараты поставляются на старой советской выдвижной тележке. При установке нового АВ2М в старую ячейку его врубные контакты вынуждены стыковаться с изношенными и окисленными губками шкафа. В БЗАВ этот узел риска ликвидирован: врубные ножи ячейки прокалываются гидравлическим дыроколом и жестко прикручиваются болтами к шинам БЗАВ М1Т, а функция безопасного выдвижения и блокировки переходят на современную выкатную корзину автомата CHINT NA1.
В чем особенность жесткого ретрофита выкатных АВМ-20СВ?
У старых ячеек АВМ выкатные губки сильно изношены. Наш БЗАВ крепится жестко болтами к врубным ножам ячейки после прокола отверстий гидравлическим дыроколом. А само вкатывание/выкатывание теперь происходит за счет современной выкатной корзины нового автомата CHINT NA1. Инструмент для прокола мы предоставляем бесплатно!
Почему перед заказом БЗАВ важно прислать фото по чек-листу?
Одного шильдика мало. Нам необходимо проверить глубину посадки аппарата относительно двери, убедиться, что новый проем не заденет приборы на дверце и зафиксировать пакеты шин. Смотреть чек-лист →
Нужно ли согласование Ростехнадзора?
Нет, замена квалифицируется как планово-предупредительный ремонт (ППР). Подробнее о регламенте ППР →
Документация и технические материалы
Вы можете скачать официальную инструкцию по монтажу БЗАВ АВМ и АВ2М (PDF) .
Паспорт на блок замены (БЗАВ), руководство по эксплуатации и сертификаты соответствия предоставляются в комплекте с оборудованием, а также высылаются в электронном виде по запросу при оформлении заказа.
Заменяемые выключатели и альтернативные блоки ретрофита
Данный комплект БЗАВ является полным функциональным и габаритным аналогом для прямой замены устаревших выключателей серии АВМ-20СВ и АВ2М-20СВ, а также выступает прямой альтернативой блокам ретрофита сторонних производителей:
| Заменяемый узел / Модель | Артикул / Обозначение | Номинал / Исполнение | Статус замены на БЗАВ от newcb.ru |
|---|---|---|---|
| Оригинальный выключатель АВМ-20СВ | АВМ 20CB-У3 / АВ2М 20CB-У3 | 1500 А, Выкатное | Прямая замена (100% совместимость по шинам и раме) |
| Официальный блок CHINT | АВМ20СВ-NA1-2000-2000-М-W/Cu (арт. АВМ20СВ-101100-М-W/Cu) | 2000 А, Выкатное | Полный заводской аналог собственного производства NewCB |
| Заводской выключатель Контактор | АВ2М20С-55-43 (АВ2М20-56-43) | 1500 А / 2000 А, Выкатное | Замена устаревшей тележки Контактор на жесткий ретрофит БЗАВ |
| КЭАЗ БЗАВ OptiMat A-1000 | 377599 БЗАВ-АВМ20СВ/НВ-OptiMat A-1000-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 | 1000 А, Выкатное | Прямая альтернатива по более выгодной цене |
| КЭАЗ БЗАВ OptiMat A-1250 | 377600 БЗАВ-АВМ20СВ/НВ-OptiMat A-1250-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 | 1250 А, Выкатное | Прямая альтернатива по более выгодной цене |
| КЭАЗ БЗАВ OptiMat A-1600 | 377601 БЗАВ-АВМ20СВ/НВ-OptiMat A-1600-S1-3P-50-D-MR5.2-B-C2200-M2-P05-S2-06 | 1600 А, Выкатное | Прямая альтернатива с лучшим сроком поставки |
| КЭАЗ БЗАВ OptiMat A-1600 (S2) | 371117 БЗАВ-АВМ20СВ/НВ-OptiMat A-1600-S2-3P-65-D-MR8.1-B-C2200-M2-P03-S1-07 | 1600 А, Выкатное | Прямая альтернатива с лучшим сроком поставки |
| КЭАЗ БЗАВ OptiMat A-2000 | 343084 БЗАВ-АВМ20СВ/НВ-OptiMat A-2000-S2-3P-85-D-MR8.0-B-C2200-M2-P03-S1-06 | 2000 А, Выкатное | Прямая альтернатива с гарантией 2 года |
