Блок замены (ретрофит) Электрон Э25С 4000А на CHINT NA8-4000H
Надежная альтернатива выключателям б/у и затянутому параллельному импорту!
Покупка б/у автомата Электрон Э25С или ремонт старого узла грозит повторным отказом и простоями (300к–2млн ₽/час). Наш БЗАВ на базе 100% нового выключателя CHINT NA8-4000H-4000M/3P поставляется под ключ с гарантией 2 года. Сравнить 3 пути решения проблемы →
Назначение и инженерные особенности БЗАВ

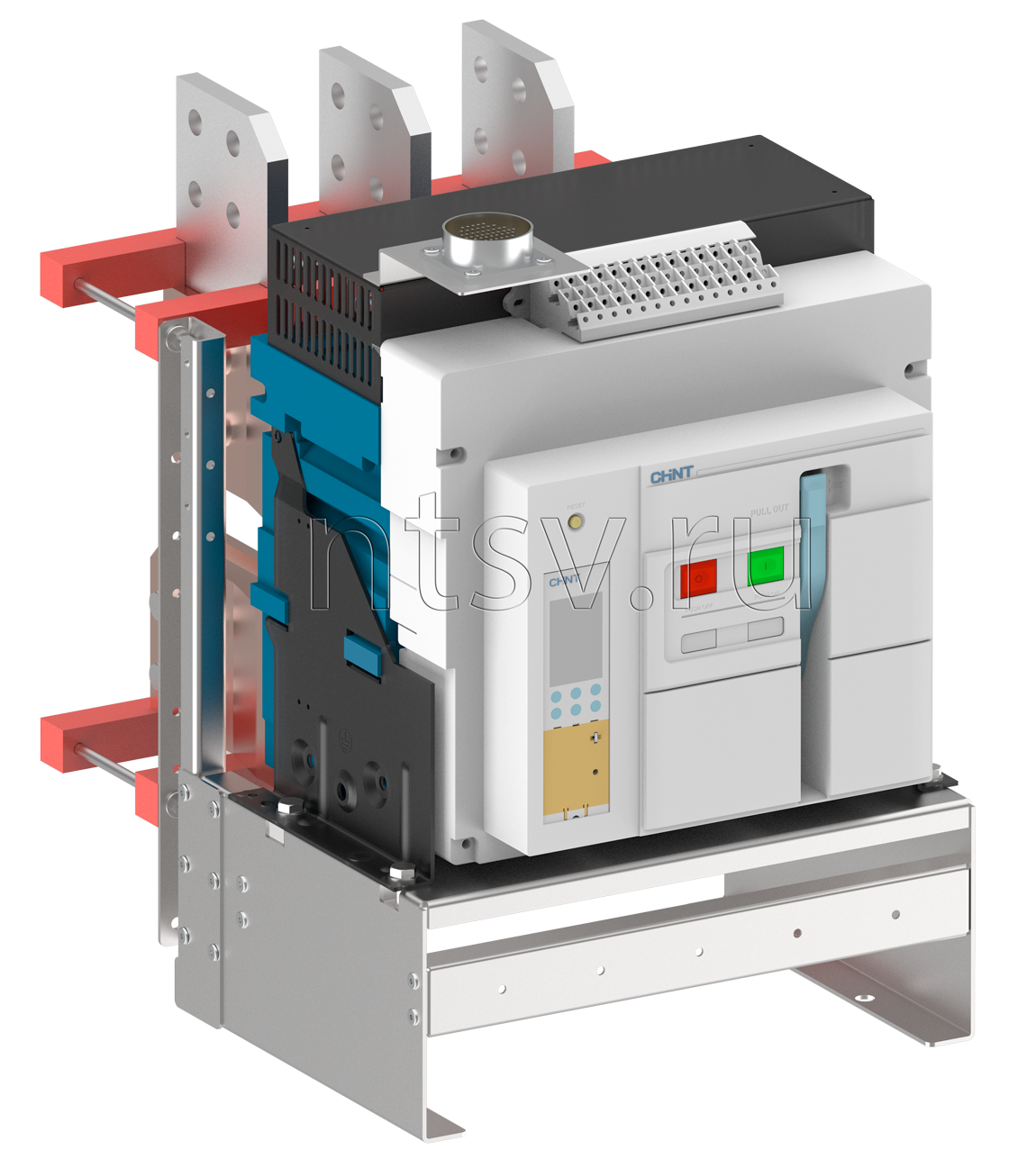

Блок замены (БЗАВ) артикул БЗАВ Э25С-NA8-4000H-4000-М — это готовый фабричный узел сборки российского производства. В его основе лежит силовой воздушный выключатель CHINT NA8-4000H-4000M/3P (стационарный, 3P, 4000А, Icu = 100кА, расцепитель типа М), установленный на жесткую раму из оцинкованной стали толщиной 3 мм с медными переходными адаптерами, спроектированными специально под посадочные места старого выключателя Электрон Э25С 4000А.
Ключевые преимущества конструкции

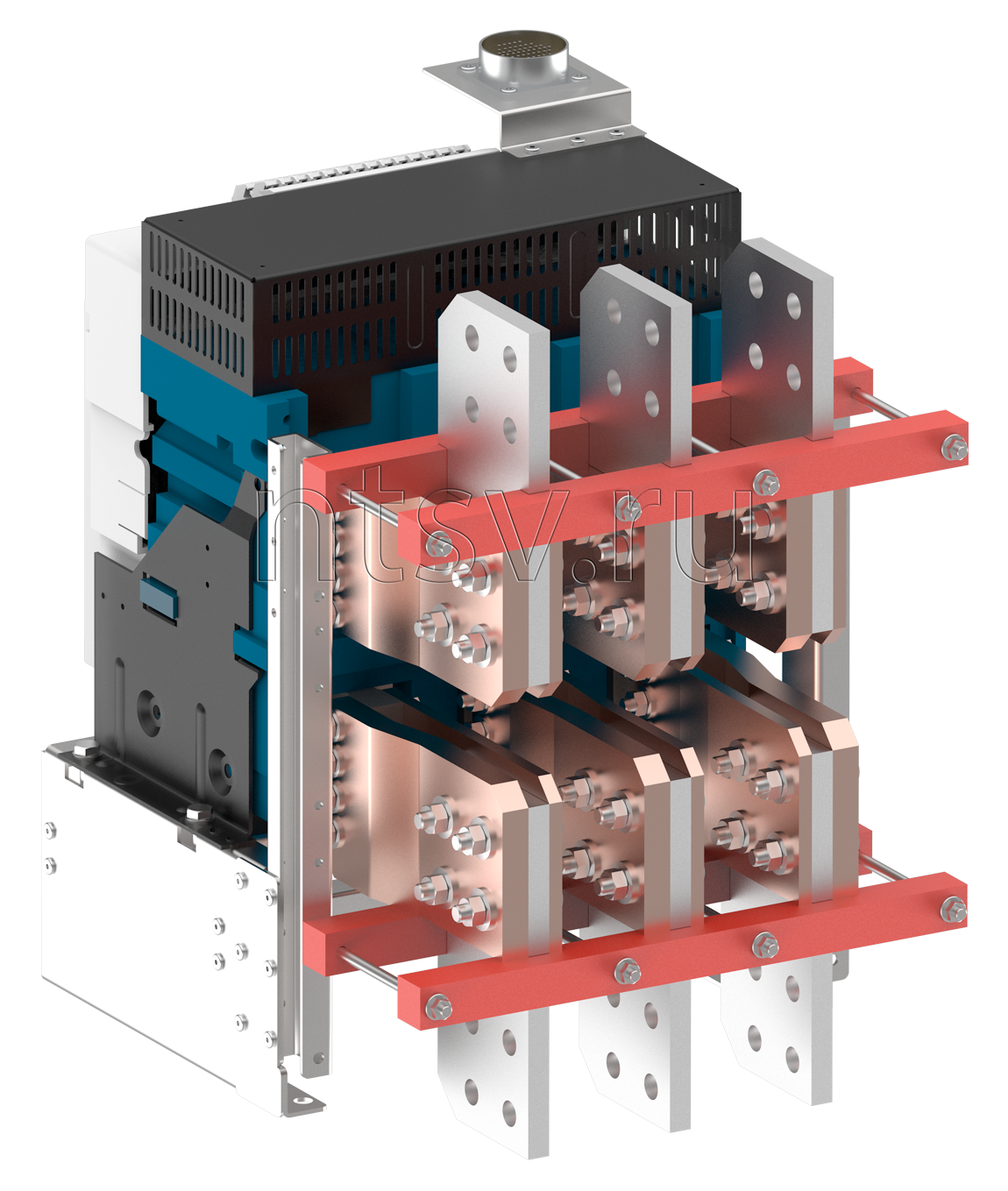

- Усиленный узел теплоотвода: Выходной блок из корпуса CHINT NA8 выполнен пакетом из 3 шин сечением 120×10 мм на фазу, что обеспечивает эффективное рассеивание тепла под максимальной нагрузкой и защищает контакты от перегрева.
- ЧПУ-ошиновка из меди М1Т: Все переходники изготовлены методом контурной резки, гибки и пробивки из полосовой электротехнической меди марки М1Т на высокоточных станках с ЧПУ.
- Защитное гальваническое покрытие: Контактные площадки шин, присоединяемые к сборным шинам НКУ, защищены гальваническим покрытием олово-висмут (О-Ви 9 мкм), что исключает окисление и образование гальванической пары с шинами ячейки.
- Диэлектрическая надежность: Опорная система выполнена на силовых изоляторах из высокопрочного композита DURASTONE.
- Монтаж за 3 часа в рамках ППР: Замена не требует сварки и изменения силового каркаса НКУ. Работы оформляются как текущий ремонт и не требуют проекта и Ростехнадзора. Правовое обоснование ППР →
- Сохранение вторичных цепей и АВР: Коммутация выполняется через герметичный разъем ШР-60 (вилка/папа), полностью адаптированный под оригинальную схему Э25С. Сигнализация и автоматика АВР работают без перепрограммирования. Комплектация: моторный привод 220 В АС, катушки включения и отключения 220 В АС, 4 группы перекидных вспомогательных контактов, контакт аварийного срабатывания и контакты положения.

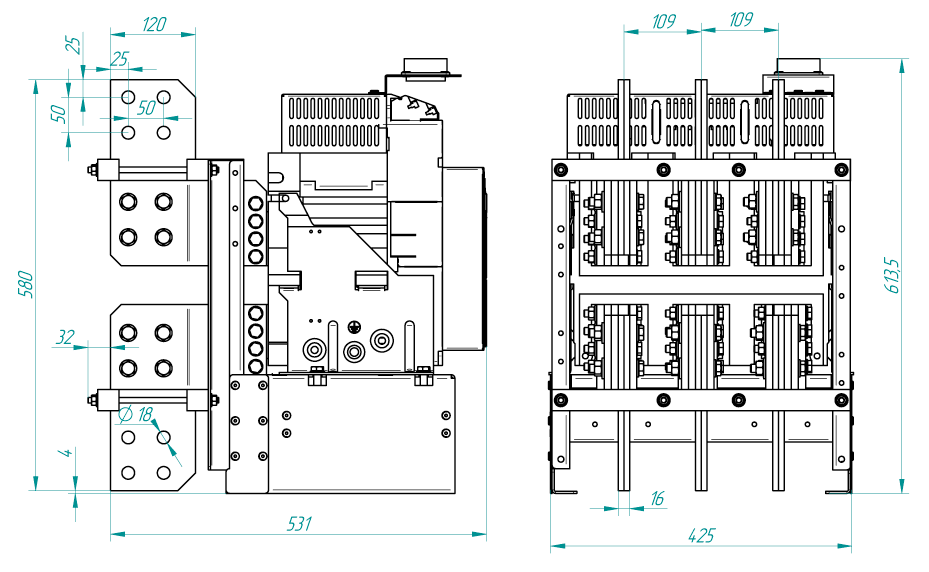

Паспортные технические характеристики БЗАВ Э25С-NA8-4000H-4000-М
| Наименование БЗАВ | Блок замены автоматического выключателя Электрон Э25С 4000А на CHINT NA8-4000H |
| Артикул БЗАВ | БЗАВ Э25С-NA8-4000H-4000-М |
| Описание | Блок замены выключателя Электрон Э25С стационарного исполнения 3P 4000А на новый выключатель CHINT NA8. Время монтажа в ячейке не более 3 часов без доработки конструкции ячейки и токоведущих шин. |
| Новый автоматический выключатель в составе БЗАВ | CHINT NA8-4000H-4000M/3P — Воздушный автоматический выключатель стационарный 3P 4000А (100кА, тип M) с комплектом аксессуаров 220V AC: моторный привод, катушка включения, катушка отключения, 4 перекидных контакта состояния, контакт аварии, контакты положения. |
| Номинальный ток Iном, А | 4000 |
| Пределы регулировки номинального тока Iном, А | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 1,0 от Iном |
| Номинальное рабочее напряжение переменного тока Ue, В | 690 |
| Предельная коммутационная способность переменного тока Icu, кА | 100 |
| Материал каркаса (основание) | Оцинкованная сталь толщиной 3 мм |
| Материал изоляторов | Высокопрочный композит DURASTONE |
| Материал шинных адаптеров | Полосовая электротехническая медь М1Т ЧПУ (пакет из 3 шин 120х10 мм на фазу для улучшенного теплоотвода), покрытие О-Ви 9 мкм на контактах НКУ |
| Наличие разъема сопряжения вторичных цепей | Разъем ШР-60 (вилка/папа) с полной адаптацией под оригинальную схему управления Э25С |
| Вспомогательные (свободные) контакты | 4 перекидных (4НЗ+4НО) |
| Контакты срабатывания защиты | 1НО (аварийный контакт) |
| Катушка включения / отключения | 220 V AC |
| Наличие привода | 220 V AC (моторный) + ручной взвод |
| Блок защиты | Микропроцессорный регулируемый расцепитель типа М (LSI) с цифровой индикацией тока |
| Механический счетчик циклов | да |
| Защитные шторки | да |
| Гарантия | 2 года |
Сравнение: б/у аппарат vs. Заводской БЗАВ от newcb.ru
| Параметр | Покупка б/у Электрон Э25С | Блок замены БЗАВ от newcb.ru |
|---|---|---|
| Состояние аппарата | Изношен привод, засохла смазка | 100% новый выключатель CHINT NA8-4000H |
| Тепловой запас ошиновки | Старые греющиеся шины | Увеличенный пакет шин 3х(120х10) мм на фазу |
| Защита контактов | Окисление, риск перегрева | Гальваническое покрытие олово-висмут (О-Ви 9 мкм) |
| Время установки | От 10 часов (ручная подгонка) | До 3 часов (штатные отверстия) |
| Вторичная коммутация | Спайка/прозвонка проводов на месте | Промышленный разъем ШР-60 (полная адаптация) |
| Гарантия | Отсутствует | Официальная гарантия 2 года |
Нужен индивидуальный подбор и расчет БЗАВ?
Для гарантированного совпадения всех глубин и посадок нашим конструкторам требуется оценить геометрию вашей ячейки.
Пройдите чек-лист фотофиксации ячейки (открыть в новой вкладке) →
Вопросы и ответы по замене Электрон Э25С 4000А
Почему перед заказом БЗАВ важно прислать фото по чек-листу?
Одного шильдика мало. Нам необходимо проверить глубину посадки аппарата относительно двери (для проектирования фасадной рамки в цвет шкафа), убедиться, что новый проем не заденет вольтметры и сигнальные лампы на дверце, а также точно определить материал и количество пакетов задних шин. Смотреть чек-лист →
Нужно ли согласование Ростехнадзора?
Нет, замена квалифицируется как планово-предупредительный ремонт (ППР). Подробнее о регламенте ППР →
Какая гарантия предоставляется на БЗАВ?
На весь собранный узел (силовой выключатель, опорную раму, медные адаптеры и вторичные цепи) предоставляется полноценная гарантия 2 года.
Документация и технические материалы
Ниже представлены официальные сертификаты и технические паспорта, доступные для скачивания и просмотра:
Заменяемые выключатели и альтернативные блоки ретрофита
Данный комплект БЗАВ (арт. БЗАВ Э25С-NA8-4000H-4000-М) является полным функциональным и габаритным аналогом для прямой замены устаревших выключателей серии Электрон, а также выступает прямой альтернативой блокам ретрофита сторонних производителей:
| Заменяемый узел / Модель | Артикул / Обозначение | Номинал / Исполнение | Статус замены на БЗАВ от newcb.ru |
|---|---|---|---|
| Оригинальный выключатель Электрон Э25С | Э25С-УХЛ3 4000А | 4000 А, 3P, стационарный | Прямая замена (100% совместимость по шинам и раме) |
| Блок замены КЭАЗ (OptiMat A) | Артикул 367789 (Э25С-OptiMat A-4000...) | 4000 А, 3P, стационарный | Прямой аналогичный блок БЗАВ от newcb.ru (с улучшенным теплоотводом 3х120х10 мм) |
* Если вашей точной маркировки нет в таблице, пришлите фото шильда по чек-листу фотофиксации — наши инженеры бесплатно подберут адаптивный комплект БЗАВ под вашу ячейку.
