В этом разделе вы найдете информацию о блоках замен автоматических выключателей (БЗАВ) SACE Emax фирмы ABB на автоматические выключатели IEK ARMAT и MASTER с комплектом адаптации (КАД)
Замена и аналоги автоматических выключателей ABB SACE Emax (E1-E6)
Заводские блоки замены БЗАВ (производство РФ) взамен снятых с производства европейских выключателей 800–6300 А
Оригинальные выключатели ABB SACE Emax больше не поставляются в РФ. Есть готовая российская замена!
Фирменные ретрофит-комплекты ABB недоступны, а параллельный импорт занимает от 6 до 9 месяцев без гарантий. Покупка выключателей ABB Emax б/у или «с консервации» — это прямой путь к повторному аварийному отказу (стоимость простоя промышленного предприятия составляет от 300 000 до 2 000 000 ₽/час). Мы поставляем локализованное в РФ решение — блоки замены (БЗАВ) на базе 100% новых силовых автоматов с официальной гарантией 2 года. Сравнить 3 пути решения проблемы →
Таблица подбора аналогов БЗАВ по маркировке ABB SACE Emax
Выберите габарит и отключающую способность вашего аппарата в таблице ниже, чтобы подобрать готовый вариант блока БЗАВ:
| Серия и габарит ABB Emax | Номинальный ток Iu, А | Предельный ток КЗ Icu (415В) | Рекомендуемый блок замены БЗАВ (Россия) |
|---|---|---|---|
| SACE Emax E1B / E1N | 800, 1000, 1250, 1600 А | 42 – 50 кА | БЗАВ-Emax-E1 (Стационарный / Выкатной) |
| SACE Emax E2B / E2N / E2S / E2L | 800, 1000, 1250, 1600, 2000 А | 42 – 130 кА | БЗАВ-Emax-E2 (Стационарный / Выкатной) |
| SACE Emax E3N / E3S / E3H / E3V / E3L | 800, 1000, 1250, 1600, 2000, 2500, 3200 А | 65 – 130 кА | БЗАВ-Emax-E3 (Стационарный / Выкатной) |

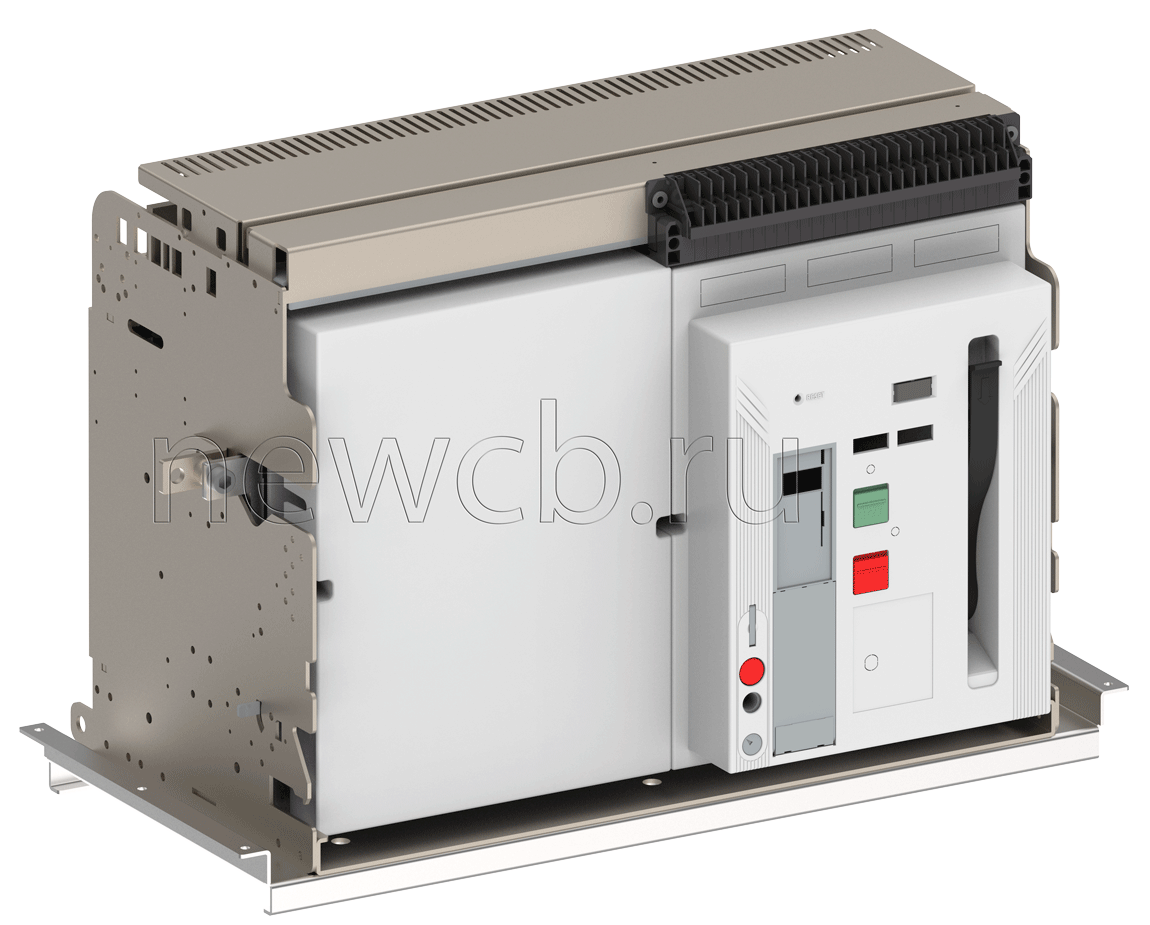

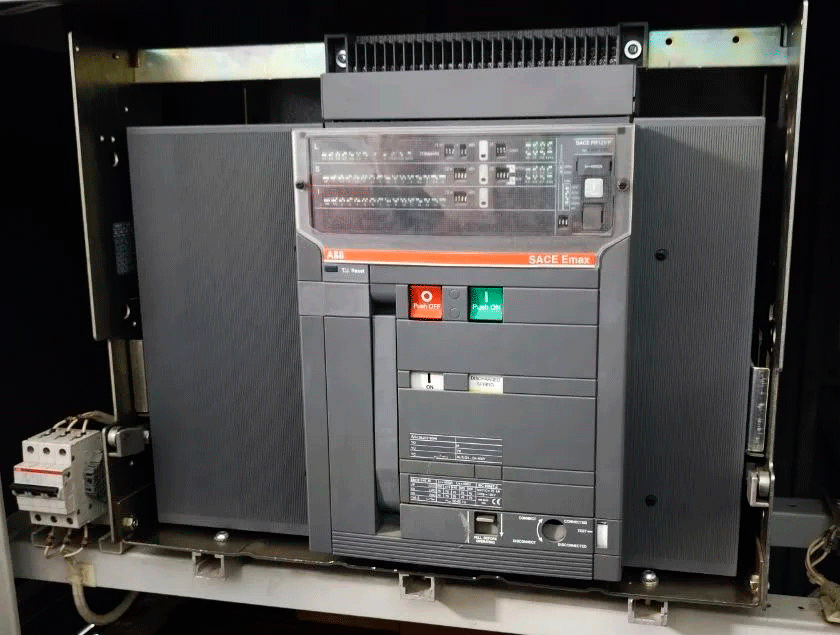

| SACE Emax E4S / E4H / E4V (в т.ч. /f) | 3200, 4000 А | 75 – 150 кА | БЗАВ-Emax-E4 (Стационарный / Выкатной) |
| SACE Emax E6H / E6V (в т.ч. /f) | 4000, 5000, 6300 А | 100 – 150 кА | БЗАВ-Emax-E6 (Стационарный / Выкатной) |
Хотите подобрать БЗАВ под индивидуальные параметры шкафа? Узнайте, какие фото и данные нужны для расчета (перейти к чек-листу) → — присылайте фото шильдика, фасадной двери ячейки и силовой ошиновки.
Индивидуальный инжиниринг: почему мы подбираем аналог под каждый запрос?
Каждое распределительное устройство 0,4 кВ имеет свои геометрические нюансы. В зависимости от габаритов шкафа, требуемой отключающей способности и бюджета объекта, оптимальным базовым выключателем в составе БЗАВ может выступать аппарат IEK ARMAT, CHINT NA8G/NA1, Hyundai HGN или Systeme Electric. Мы не используем шаблонные накладки, а проектируем силовую ошиновку под конкретную ячейку.
Шаг 1: Комплексная фотофиксация ячейки
Вам не потребуется искать старые чертежи подстанции ABB. Достаточно сделать фото шильда выключателя, посадки фасадной двери и заднего пакета шин по нашему чек-листу.
Шаг 2: Расчет силовой части и фасадного фланца за 24 часа
Конструкторы рассчитывают межосевые расстояния шин, подбирают базовый аппарат и проектируют декоративную рамку (фланец) в цвет вашего шкафа, чтобы закрыть проем двери без задевания вольтметров и амперметров.
Шаг 3: ЧПУ-изготовление и гальваника
Медные адаптеры М1Т/М1 изготавливаются на станках с ЧПУ и покрываются серебром Ср6 (6 мкм) или олово-висмутом О-Ви 9 (9 мкм). Готовый БЗАВ поставляется на оцинкованной раме 2–3 мм и монтируется дежурной сменой за 3 часа.
Как расшифровать маркировку на шильдике ABB SACE Emax
Для точного подбора замены наши инженеры расшифровывают паспортную табличку оригинального выключателя:
Сравнение: покупка б/у выключателя ABB Emax vs. Заводской БЗАВ от newcb.ru
Покупка выключателя б/у или «с консервации» несёт скрытые угрозы из-за неизбежного старения материалов. Полный аналитический разбор методов ретрофита →
| Критерий | Выключатель ABB Emax б/у / с хранения | Заводской БЗАВ от newcb.ru |
|---|---|---|
| Механический ресурс | Смазка привода пересохла, камеры изношены | 100% новый современный автомат (CHINT, IEK, Hyundai) |
| Срок установки в шкаф | 10–24 часа (кустарная гибка и сверление) | До 3 часов (монтаж на штатные места) |
| Сопряжение с алюминиевыми шинами | Отсутствует (риск окисления и пожара) | Серебрение Ср6 (6 мкм) или Олово-Висмут О-Ви 9 (9 мкм) |
| Силовые переходники | Ненадёжные гибкие связи | ЧПУ-фрезеровка монолитной меди М1Т/М1 |
| Согласование с Ростехнадзором | Требуется при изменении схемы | Оформляется как ППР (без проекта) |
| Гарантия | Отсутствует | Официальная гарантия 2 года |
Замещение электронных расцепителей PR121, PR122, PR123
Выключатели ABB SACE Emax комплектовались микропроцессорными блоками защиты серии PR. При производстве БЗАВ мы переносим карты селективности на современные цифровые расцепители нового автомата:
- Замена PR121/P (защиты L, S, I, G): Заменяется базовыми микропроцессорными блоками с DIP-переключателями или светодиодным дисплеем, дублирующими токовые уставки LSI/LSIG.
- Замена PR122/P (ЖК-дисплей, измеритель PR120/V): Заменяется интеллектуальными расцепителями с ЖК-экраном, позволяющими измерять токи, напряжения и передавать данные по протоколу Modbus RTU в SCADA.
- Замена PR123/P (универсальный, направленная защита D): Заменяется флагманскими блоками защиты с контролем гармоник, двойными уставками и поддержкой АВР.
Ответы на частые вопросы главных энергетиков
Почему ваш БЗАВ надежнее, чем параллельный импорт оригинального ABB Emax?
Оригинальный выключатель ABB Emax по параллельному импорту едет от 6 до 9 месяцев, стоит в 3-4 раза дороже и поставляется без заводской гарантии в РФ. Наш БЗАВ изготавливается в России за 2-4 недели. В его основе используются силовые автоматы брендов, имеющих официальные склады и сервис в РФ (CHINT, IEK, Hyundai).
Можно ли установить новый автомат в старую выкатную корзину ABB Emax?
Нет. Направляющие, глубина захода ламелей и межосевые расстояния у выключателей разных производителей различаются. БЗАВ для выкатного выключателя поставляется в сборе с новой выкатной корзиной, закрепительной рамой и медными шинными адаптерами.
Как защищаются места контакта меди БЗАВ с алюминиевыми шинами КТП?
Чтобы избежать гальванической пары и окисления стыков, все медные шины-переходники проходят гальваническую обработку — наносится покрытие серебром Ср6 (6 мкм) или олово-висмутом О-Ви 9 (9 мкм).
Нужно ли перерабатывать проект НКУ и проходить Ростехнадзор?
Нет. Замена классифицируется как планово-предупредительный ремонт (ППР). Габариты шкафа, номинальные токи и уставки защиты сохраняются. Подробнее о нормах ППР →
