Блок замены (БЗАВ) SACE E4S 40-HGN40С3B
Надежная альтернатива сложным поставкам ABB Emax 2 для ретрофита SACE Emax!
Заводской блок замены (БЗАВ) — надежный ретрофит и аналог выключателя SACE E4S 40 (Emax). Российское решение взамен долгих поставок ABB Emax 2! Новый автомат Hyundai HGN40C3B (100 кА) в наличии с гарантией 2 года под ключ. Сравнить 3 пути решения проблемы →
Исторический контекст серии ABB SACE Emax и риски б/у оборудования
Выключатели серий SACE Emax первого поколения (включая модели SACE E4S 40) производственной гаммы ABB SACE массово устанавливались на ответственных промышленных объектах РФ. На сегодняшний день серийный выпуск этих аппаратов полностью прекращен, а заводская поддержка первого поколения в России отсутствует.
Несмотря на то, что компания ABB разрабатывала оригинальные решения по замене на базе серии Emax 2 (например, выключателей E2.2), поставка таких европейских комплектов сейчас крайне затруднена. Попытки купить аппараты SACE E4S 40 «с консервации» или б/у еще опаснее: за десятилетия простоя происходит полимеризация смазки привода, ослабевают контактные пружины и деградируют стеновые материалы дугогасительных камер. В момент КЗ на 4000 А заклинивший привод приводит к пожару в КРУ. Блок БЗАВ полностью устраняет эти риски за счет поставки нового сертифицированного автомата Hyundai HGN40C3B.
Назначение и инженерные особенности БЗАВ

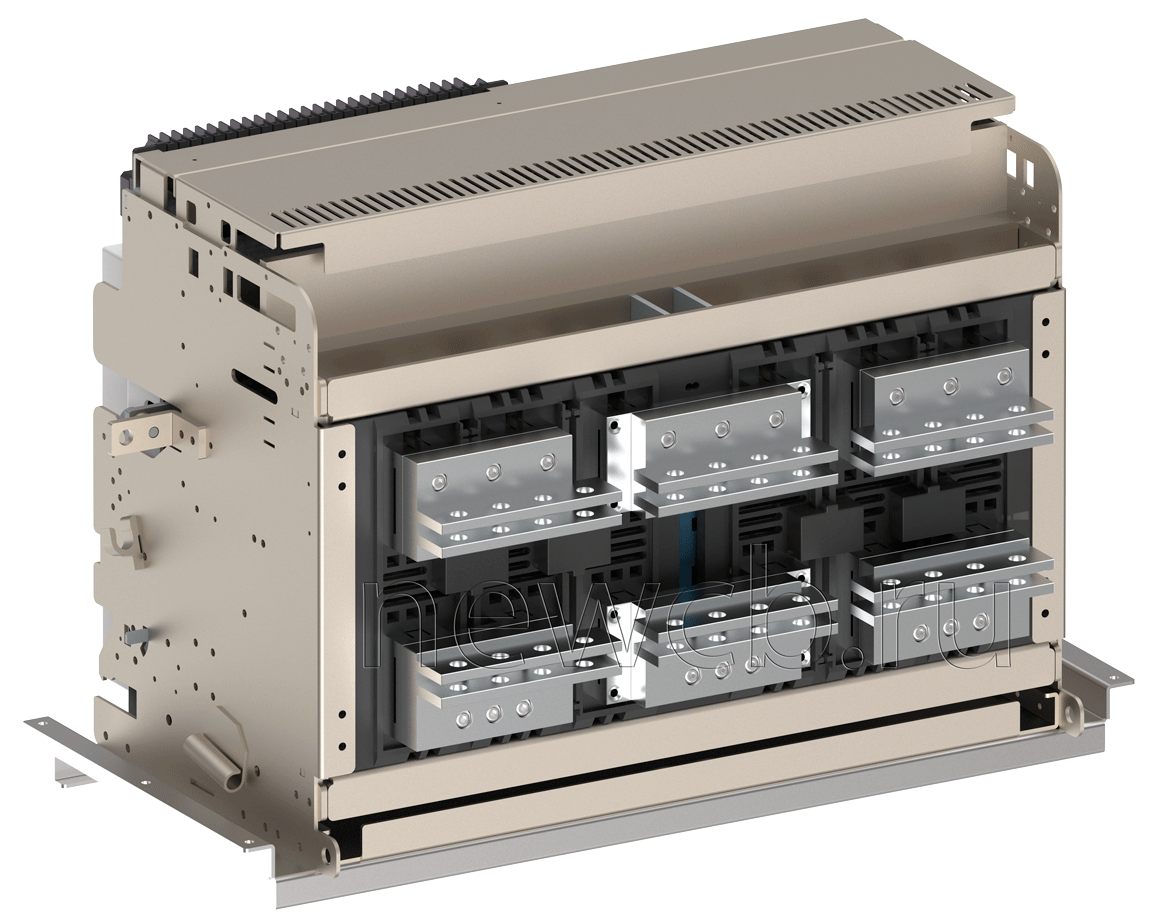

Блок замены (БЗАВ) артикул БЗАВ E4S 40-HGN40С3B — это готовый фабричный узел сборки российского производства. В его основе лежит силовой выключатель Hyundai HGN40C3B (4000 А, 100 кА), установленный на раму из оцинкованной стали толщиной 3 мм с индивидуальным фасадным фланцем под цвет шкафа заказчика.
Ключевые преимущества конструкции
- Монолитная ЧПУ-фрезеровка меди М1: Силовые шинные адаптеры фрезеруются из цельного куска электротехнической меди марки М1 на фрезерных станках с ЧПУ. Мы принципиально не применяем сварку и гибкую ошиновку, что гарантирует максимальную динамическую стойкость при токах КЗ.
- Серебряное гальваническое покрытие Ср6: Все контактные площадки шин покрыты слоем гальванического серебра толщиной 6 мкм. Это устраняет гальваническую пару и предохраняет стыки от окисления при подключении к медным или алюминиевым шинам ячейки.
- Прямое выкатное подключение (Вариант Б): Конструкция силовой части рассчитана на прямое жесткое включение в штатные горизонтальные выводы ячейки НКУ без применения кустарных ножевых проколов.
- Монтаж за 3 часа в рамках ППР: Замена не требует сварки и изменения силового каркаса НКУ. Работы оформляются как планово-предупредительный ремонт (ППР) и не требуют проекта и Ростехнадзора. Правовое обоснование ППР →
- Сохранение вторичных цепей и АВР: Подключение вторичных цепей осуществляется без разъема по готовой кросс-схеме сопряжения сигналов. Автоматика АВР и диспетчеризация SCADA продолжают работать без перепрограммирования.
Паспортные технические характеристики БЗАВ
| Наименование БЗАВ | Блок замены автоматического выключателя SACE E4S 40 на Hyundai HGN40C3B |
| Артикул БЗАВ | БЗАВ E4S 40-HGN40С3B |
| Маркировка на шильдике оригинала | SACE E4S 40 |
| Тип присоединения шин оригинала | Заднее горизонтальное (HH / HR) |
| Новый автоматический выключатель в составе БЗАВ | Hyundai HGN40C3B (4000A, 3P, выкатной, 100 кА) с комплектом аксессуаров: мотор-редуктор 220V AC, катушка включения 220V AC, катушка отключения 220V AC, контакты положения и аварийный контакт |
| Номинальный ток Iном, А | 4000 А |
| Предельная коммутационная способность Icu, кА | 100 кА (полностью перекрывает 75 кА оригинального SACE E4S 40) |
| Тип микропроцессорного расцепителя нового АВ | Микропроцессорный блок защиты GPR-LP (функции LSI / LSIG) |
| Материал каркаса (основание) | Оцинкованная сталь 3 мм + фасадная рамка в цвет шкафа |
| Материал шинных адаптеров | Фрезеровка М1 (цельная медь), гальваническое серебрение Ср6 (6 мкм) |
| Разъем вторичных цепей | Без разъема, монтаж по схеме кросс-сопряжения сигналов |
| Гарантия | 2 года |
Сравнение: б/у аппарат SACE E4S 40 vs. Заводской БЗАВ от newcb.ru
| Параметр | Покупка б/у SACE E4S 40 / с хранения | Блок замены БЗАВ от newcb.ru |
|---|---|---|
| Состояние привода и камер | Смазка высохла, износ контактов | 100% новый выключатель Hyundai HGN40C3B |
| Время установки в ячейку | От 10 часов (кустарная гибка шин) | До 3 часов (штатные посадочные места) |
| Защита контактов от нагрева | Отсутствует (окисление меди) | Гальваническое серебрение Ср6 (6 мкм) |
| Согласование Ростехнадзора | Требует проекта при переделках | Оформляется как ППР (без проекта) |
| Гарантийный срок | Отсутствует | Официальная гарантия 2 года |
Нужен точный расчет БЗАВ под вашу ячейку?
Пройдите чек-лист фотофиксации ячейки (открыть в новой вкладке) → — пришлите фото шильда, двери шкафа и заднего пакета шин для окончательной проверки допусков.
Частые вопросы главных энергетиков по замене SACE E4S 40
Почему для подбора БЗАВ нужно присылать фото ячейки по чек-листу?
Маркировки SACE E4S 40 недостаточно. Нам необходимо измерить глубинную посадку выключателя относительно двери шкафа (для изготовления фасадного фланца в цвет НКУ), убедиться, что новый проем не перекроет вольтметры и контрольные лампы, а также зафиксировать количество пакетов задних горизонтальных шин. Перейти к инструкции фотофиксации →
Нужно ли разрабатывать новый проект НКУ при установке БЗАВ?
Нет, замена классифицируется как планово-предупредительный ремонт (ППР) без изменения токовых характеристик и габаритов ячейки. Подробнее о регламенте ППР →
Сохранится ли работа АВР без разъема вторичных цепей?
Да. В комплект поставки входит таблица кросс-сопряжения сигналов старого и нового выключателя. Все сигналы положения и управления АВР сохраняют свою логику.
Какая гарантия предоставляется на БЗАВ?
На весь собранный узел (силовой автомат Hyundai HGN40C3B, оцинкованную раму 3 мм и фрезерованные медные адаптеры Ср6) предоставляется заводская гарантия 2 года.
Документация и технические материалы
Паспорт на блок замены (БЗАВ), руководство по эксплуатации выключателя Hyundai HGN40C3B и сертификаты соответствия предоставляются в комплекте с оборудованием, а также высылаются в электронном виде по запросу при оформлении заказа.
Заменяемые выключатели серии SACE E4S 40
Данный комплект БЗАВ является полным функциональным и габаритным аналогом для прямой замены устаревших выкатных трехполюсных выключателей SACE E4S 40 (4000 А) серии ABB Emax с любыми типами оригинальных расцепителей:
| Обозначение на шильдике (Код ABB) | Тип оригинального расцепителя | Номинальный ток | Отключающая способность (Icu) |
|---|---|---|---|
| SACE E4S 40 PR121/P-LI In=4000A 3p W HR | PR121/P (Базовый, функции L, I) | 4000 А | 75 кА (при 415 В) |
| SACE E4S 40 PR121/P-LSI In=4000A 3p W HR | PR121/P (Базовый, функции L, S, I) | 4000 А | 75 кА (при 415 В) |
| SACE E4S 40 PR121/P-LSIG In=4000A 3p W HR | PR121/P (Базовый, функции L, S, I, G) | 4000 А | 75 кА (при 415 В) |
| SACE E4S 40 PR122/P-LSI In=4000A 3p W HR | PR122/P (Продвинутый, функции L, S, I) | 4000 А | 75 кА (при 415 В) |
| SACE E4S 40 PR122/P-LSIG In=4000A 3p W HR | PR122/P (Продвинутый, функции L, S, I, G) | 4000 А | 75 кА (при 415 В) |
| SACE E4S 40 PR123/P-LSI In=4000A 3p W HR | PR123/P (Универсальный, функции L, S, I, D) | 4000 А | 75 кА (при 415 В) |
| SACE E4S 40 PR123/P-LSIG In=4000A 3p W HR | PR123/P (Универсальный, функции L, S, I, G, D) | 4000 А | 75 кА (при 415 В) |
| SACE E4S/MS 40 In=4000A 3p W HR | Выключатель-разъединитель (без защиты) | 4000 А | Icw (1 сек) = 75 кА |
* Аппарат Hyundai HGN40C3B полностью покрывает параметры коммутационной стойкости заменяемого выключателя SACE E4S 40 (75 кА). Если вашей модификации нет в таблице, заполните чек-лист фотофиксации ячейки — наши инженеры бесплатно подберут адаптивный БЗАВ под ваш проект.
