Ретрофит и аналоги ABB SACE Novomax (серии G2, G3, G4, G5, G6, LG)
Локализованное производство блоков БЗАВ взамен ушедших европейских брендов
Критический износ аппаратов ABB Novomax и риски санкций
Семейство воздушных выключателей SACE Novomax (G2, G3, G4, G5, G6, а также токоограничивающие LG) давно снято с производства. Поставка оригинальных фирменных комплектов адаптации заблокирована. Замещение ушедших брендов через параллельный импорт оборачивается для предприятий колоссальными задержками (от 6 месяцев) и полным отсутствием сервисной гарантии. Наша инжиниринговая компания предлагает независимое от европейских поставок решение — проектирование и сборку БЗАВ на базе современных автоматов, официально представленных в РФ (IEK ARMAT, CHINT, Hyundai, Systeme Electric).
Почему инженеры выбирают российский ретрофит БЗАВ?

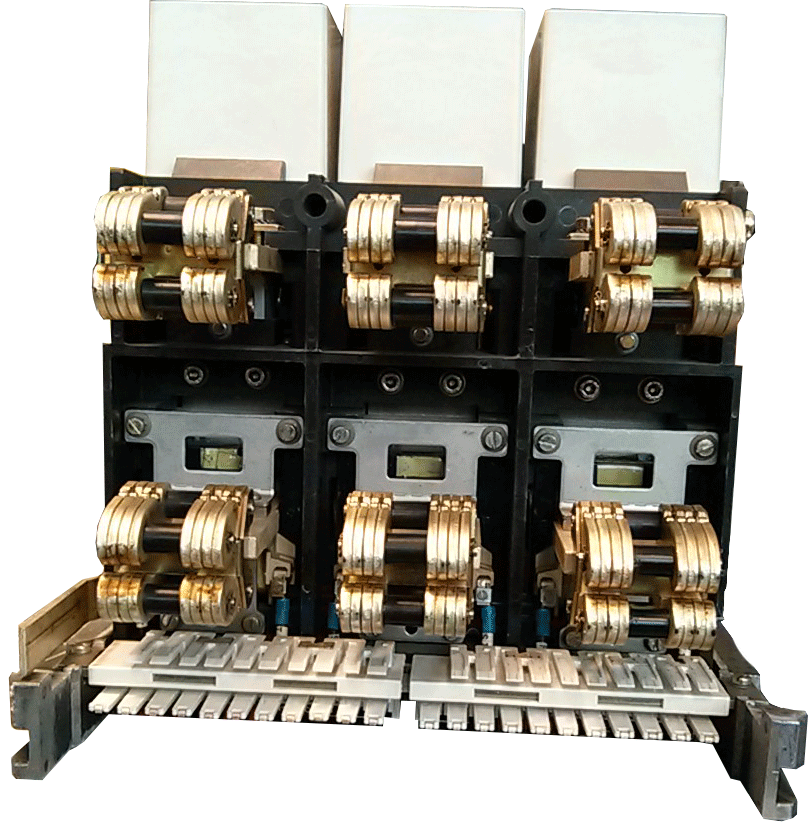

- Идеальная электротехническая стыковка: Чтобы исключить окисление в точке контакта меди и алюминия (старой ошиновки КТП), мы принципиально покрываем фрезерованные медные адаптеры (М1Т) гальваническим серебром толщиной строго 9 микрон. Мы не используем ненадежные гибкие связи — только жесткая ошиновка, изготовленная на высокоточных станках с ЧПУ.
- Обход бюрократии Ростехнадзора: Замена коммутационного аппарата через готовый узел БЗАВ не меняет тепловые режимы, габариты шкафа НКУ и уставки релейной защиты. По регламентам данная процедура проходит как планово-предупредительный ремонт (ППР). Вам не потребуется переделывать проектную документацию подстанции.
- Минимизация простоев производства: Установка блока «один в один» на штатные точки крепления корзины ABB Novomax силами собственной службы эксплуатации занимает не более 3 часов на одну ячейку.
Индивидуальный инжиниринг: как мы адаптируем БЗАВ под вашу ячейку?
Архитектура распределительных щитов старого образца требует точечного подхода. Базовым элементом БЗАВ может стать сверхнадежный CHINT NA8G, флагманский IEK ARMAT или проверенный корейский Hyundai. Наши конструкторы подберут аппарат с оптимальными показателями отключающей способности (вплоть до 130 кА для замены серии LG).
Этап 1: Идентификация по шильдику

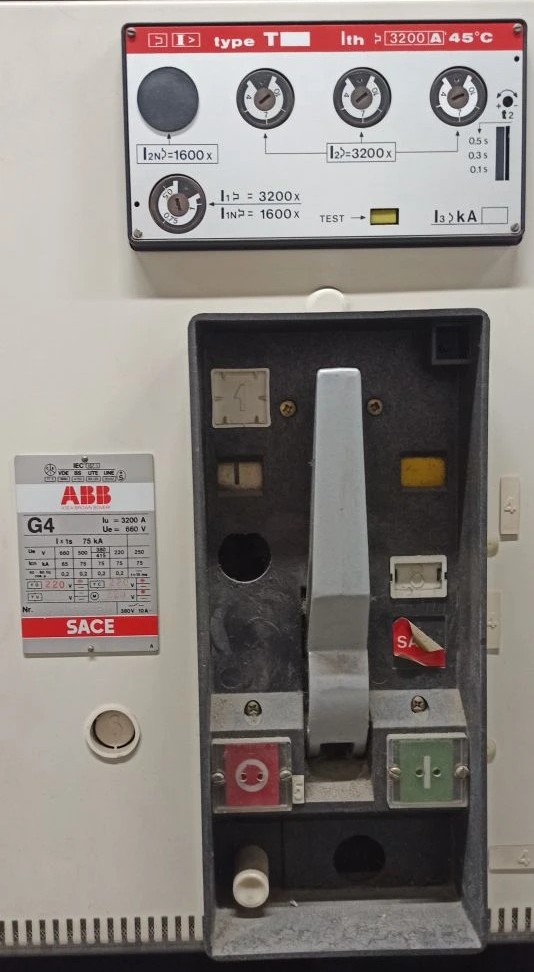

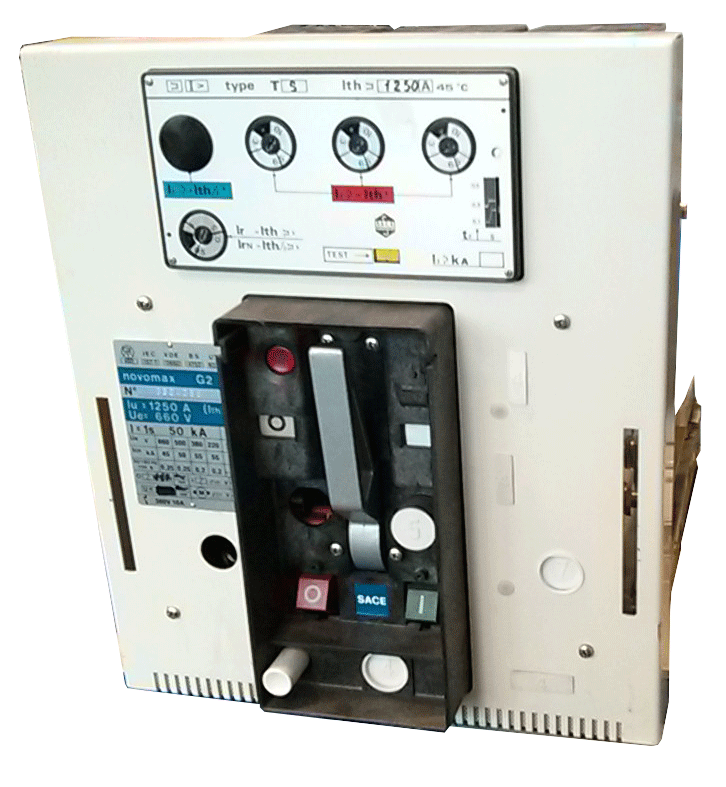

Для старта работ нам не нужны подробные электрические схемы вашей ГРЩ. Достаточно четкой фотографии паспортной таблички старого ABB Novomax и общего фото корзины выключателя.
Этап 2: Конструкторский расчет и подбор
В течение 24 часов инженеры анализируют габариты (фреймы G2–G6) и токи КЗ. Выбирается базовый современный аппарат, который без конфликтов интегрируется в существующее пространство.
Этап 3: ЧПУ-производство и адаптация АВР
Изготавливается опорная рама и медные шины-переходники с серебрением. Формируется жгут вторичных цепей с разъемом сопряжения, благодаря которому логика работы вашей автоматики (АВР, сигнализация взвода пружины) полностью сохраняется.
Анализ оригинальной номенклатуры ABB SACE Novomax
Для точного проектирования блока замены мы детально разбираем маркировку исходного итальянского аппарата. В семейство Novomax входят три базовые подгруппы:
2) [2000] — Номинальный длительный ток In (до 6300А для G6).
3) [Tsi] — Тип встроенного расцепителя защиты (T — термомагнитный, S1/S2 — микропроцессорный).
4) [4p] — Исполнение полюсов (3-полюсное или 4-полюсное).
Замещение микропроцессорных и термомагнитных расцепителей
Старые выключатели серии Novomax комплектовались широким спектром блоков защиты. При сборке нового БЗАВ мы подбираем электронный расцепитель (Control Unit), который полностью дублирует функции старого оборудования:
- Серия T (T, Ts, Tsi, TE, TEs): Термомагнитные расцепители. Новый электронный контроллер БЗАВ будет настроен на эмуляцию обратнозависимых выдержек времени, соответствующих старым биметаллическим пластинам.
- Серия S1 (Solid-state): Электронные блоки базового функционала. Обеспечивают защиту типа L (перегрузка), S (селективное КЗ), I (мгновенное КЗ) и G (замыкание на землю). Уставки БЗАВ калибруются один в один.
- Серия S2 (Solid-state с логикой): Продвинутые блоки с функциями диагностики, контроля энергонезависимой памяти и развитой светодиодной индикацией.
- Функция F: Специальная защита от мгновенных токов высокой кратности. Реализуется в БЗАВ за счет возможностей современных микропроцессорных платформ базовых аппаратов.
Таблица габаритов Novomax и подбор аналогов БЗАВ
Наше производство локализовано в России, что позволяет проектировать медные адаптеры под любые нестандартные габариты токоведущих выводов ABB (стационарное или выкатное исполнение).
| Типоразмер (Серия) | Номинальный ток (In), А | Тип защиты | Рекомендуемое решение БЗАВ (Россия) |
|---|---|---|---|
| Novomax G2 | 1250, 1600, 2000, 2500, 3000 | T, S1, S2 | БЗАВ-G2-[Ток]-F(W) |
| Novomax G3 | 1600, 2000, 2500 | T, S1, S2 | БЗАВ-G3-[Ток]-F(W) |
| Novomax G4 | 3200 | T, S1, S2 | БЗАВ-G4-3200-F(W) |
| Novomax G5 | 3200, 4000, 4500, 5000 | T, S1, S2 | БЗАВ-G5-[Ток]-F(W) |
| Novomax G6 | 6300 | T, S1, S2 | БЗАВ-G6-6300-F(W) |
| Novomax LG (Токоограничивающий, Icu до 130кА) | 1250, 1600, 2000, 2500 | T, S1, S2 | БЗАВ-LG-[Ток]-F(W) (на базе аппарата с повышенной ПКС) |
Ответы на вопросы главных энергетиков
В чем финансовая и техническая выгода БЗАВ по сравнению с параллельным импортом?
Заказ оригинальных запчастей ушедших брендов — это огромные логистические риски. Сроки поставок достигают 6-9 месяцев, цены не фиксируются, а официальная поддержка производителя отсутствует. Мы предлагаем решение, собранное в России за 2-4 недели. Благодаря использованию автоматов, легально продающихся в РФ (CHINT, IEK, Systeme Electric), мы гарантируем постоянное наличие ЗИП и оперативную сервисную поддержку.
Сохранится ли старая выкатная корзина (шасси) от ABB Novomax?
Межполюсные расстояния и глубина посадки главных силовых контактов у современного оборудования принципиально иные. Поэтому БЗАВ поставляется в виде монолитного узла: новый базовый выключатель закреплен на собственной монтажной платформе (или в новой корзине) с медными посеребренными адаптерами, которые точно попадают в старые шины вашей ячейки.
Предотвратит ли ваше решение электрохимическую коррозию стыков?
Прямой болтовой контакт меди и алюминия запрещен ПУЭ из-за образования гальванической пары. Чтобы предотвратить деградацию контактов, все шины-переходники из меди М1Т в составе БЗАВ обязательно покрываются слоем серебра 9 мкм (или сплавом олово-висмут), что гарантирует идеальную теплопроводность и долговечность узла.
Нужно ли перепрограммировать внешний ПЛК для работы с АВР?
Абсолютно нет. Блок поставляется с унифицированным жгутом вторичных цепей и колодкой разъема. Электрическая схема БЗАВ аппаратно подстроена под логику сигнализации («включен», «отключен», «авария», «пружина взведена») старого аппарата ABB Novomax. Автоматика щита продолжит работать в штатном режиме.
